Ссылка "Поиск ошибок"

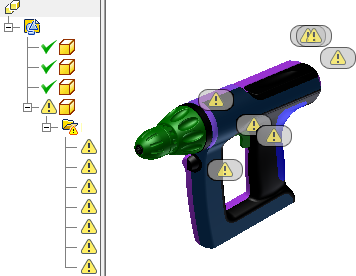

Анализ преобразованных данных и предоставление диагностической информации. Отчет о найденных ошибках и их группировка по типу в обозревателе. Щелкните папку типа ошибок, чтобы показать символы ошибок во всех местах. Разверните папку ошибок и щелкните отдельную запись ошибки, чтобы показать один глиф ошибки.

Совет: Чтобы выбрать несколько ошибок, используйте клавиши Shift или Ctrl.

Щелкните глиф, чтобы выполнить зумирование до ошибки и активировать мини-панель инструментов исправления.

Вызов:

В обозревателе деталей дважды щелкните узел исправления, чтобы перейти в среду исправления. Для того чтобы начать операцию, выполните одно из следующих действий и затем нажмите "ОК". Выберите на ленте вкладку "Исправление" панель "Исправление" "Найти ошибки" . Выбрать все проверки для всех тел. Данные также можно выбрать в графическом окне или в обозревателе. Прим.: под словом "данные" понимаются тела и поверхности. В обозревателе щелкните правой кнопкой мыши узел исправления и выберите "Найти ошибки". При этом проверяются только данные в этом узле.

Ошибки геометрии

Типы ошибок
Самопересекающиеся поверхности	Самопересекающейся является поверхность, имеющая перегибы с пересечением себя самой. Поверхности должны быть непрерывными и гладкими без изменения направления.
Самопересекающиеся кривые	Данные о кривых включают в себя данные об отрезках, дугах или сплайнах. Кривые должны быть гладкими и не должны менять направления. Кривые не могут менять направления на обратное, скручиваться или пересекаться.
Неточности в моделировании	Тела или поверхности имеют низкий уровень ошибок.
Перекрывающиеся грани	Две или более грани лежат в одной плоскости или накладываются друг на друга.
Пересекающиеся грани	Две или более грани сходятся или проходят одна через другую.
Неправильные поверхности	Созданная поверхность, аппроксимированная в процессе преобразования, не попадает в пределы допусков системы для исходной поверхности в импортированном файле. Возможен вариант, когда направление какой-либо точки на поверхности отличается от направления остальной поверхности. Такие ошибки могут возникать при скручивании или свертывании поверхностей в малую область.
Проблемы ориентации граней	Направление контура не совпадает с направлением нормали грани, или внутренние контуры не согласованы друг с другом. Верхняя сторона грани называется нормалью к поверхности. Направление нормали всех смежных граней твердотельного объекта должно быть одинаковым. Например, нормали всех граней параллелепипеда должны быть направлены либо внутрь, либо наружу, чтобы образовывать правильный твердотельный объект.
Проблемы ориентации контуров	Внешний контур имеет неверное направление по сравнению с направлением нормали грани. Если грань включает островки (контуры внутри внешнего контура), то направление нормали островков должно быть противоположно внешнему контуру. Направление конура определяется начальной точкой, конечной точкой и указателем направления. Наряду с контуром и островками, имеющими одинаковое направление, поверхность имеет направление нормали, которое должно быть согласовано с направлением контура. Если любое из направлений противоположно остальным, то возникает ошибка.
Повторяющиеся вершины	Начальная и конечная точки ребра являются вершинами. В процессе преобразования производятся попытки объединения вершин, расположенных в пределах допусков системы. Повторяющиеся вершины могут иметь место при образовании сложного объекта крайне малыми кромками.
Нестандартная кривая	Математические данные противоречат описанию кривой, или вектор равен нулю. Такая ошибка может возникать в том случае, если аппроксимирующая поверхность не попадает в пределы допуска системы для описывающей поверхности в нейтральном файле.
Особая поверхность	Некорректно определена точка на векторе поверхности. Невозможно описать нормаль к поверхности.
Вырожденная поверхность	Точки, составляющие поверхность, находятся в области, которая является слишком маленькой.
Неоднородности поверхности	Произошло внезапное изменение направления нормали или кривизны поверхности. Причиной возникновения такой ошибки может быть несвязанная геометрия. Поверхности должны быть гладкими (G1, G2) и не должны внезапно менять свое направление (G0).
Неоднородности кривой	Данные о кривых включают в себя данные об отрезках, дугах или сплайнах. Кривые должны быть гладкими без внезапных изменений направления и не должны иметь резких переходов между собой. (G0).
