В AutoCAD можно использовать команды Обрезка и Разрыв. Тем не менее команда Разделение имеет некоторые преимущества по сравнению с этими методами. Разделение всегда создает допустимые элементы и имеет специальную логическую схему для автоматизации работы с атрибутами.
Используя Разделение можно установить правила назначение свойств при разделении и объединении геопространственных элементов. Для этих правил можно использовать выражения.
Например, при разделении участка стоимость конечных участков можно определить на основе заданных вычислений. Также можно использовать автоматические расчеты. Например, можно назначить среднюю стоимость всех объединенных элементов полученному элементу. Можно разделить стоимость элемента поровну между всеми полигонами, полученными в результате разделения.
В этом упражнении используется карта, созданная и измененная в разделе Упражнение 1. Определение правил разделения/объединения.
Для создания правил разделения/объединения
- Окно "Таблица данных" должно было остаться открытым после выполнения предыдущего упражнения. Если оно уже закрыто, на панели задач выберите вкладку "Диспетчер отображения". Выберите слой "Участки" и нажмите кнопку "Таблица".
- В Таблице данныхнажмитеПараметры(в нижней части окна) и выберитеУстановить правила разделения/объединения.
Задайте правила для назначения свойств после операции разделения или объединения.
Каждое свойство элемента "Участки" перечислено в списке Свойства элементов слева. Два свойства (Geom и FeatID) генерируются хранилищем данных, поэтому задавать правила для них невозможно. При их выборе можно увидеть правила, которые использовало хранилище для их создания.

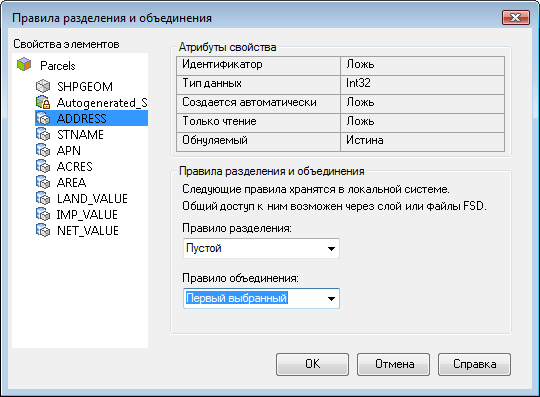

- В диалоговом окне Правила разделения/объединения нажмите свойство АДРЕС.
- Для Правила разделения введите Пусто.
При разделении данного участка будет необходимо задать номер адреса для каждого создаваемого элемента.
- Для Правила объединения введите Выбран первый.
При объединении нескольких земельных участков в один, новый участок будет использовать номер адреса первого участка, выбранного для объединения.
- Задайте правила для других свойств, руководствуясь следующей таблицей.
Свойство Правило разделения Правило объединения ACRES Пропорционально на основе Area2D (Geom) Сумма APN Копировать Первый выбор ОБЛАСТЬ Пропорционально на основе Area2D (Geom) Сумма IMP_VALUE Пропорционально на основе Area2D (Geom) Сумма СТОИМОСТЬ_ЗЕМЛИ Пропорционально на основе Area2D (Geom) Сумма ЧИСТАЯ_СТОИМОСТЬ Пропорционально на основе Area2D (Geom) Сумма ПЕРВИЧНЫЙ ИНДЕКС Пусто Выбран первый STNAME Копировать Первый выбор Полный список параметров правил разделения/объединения см. в разделе Использование выражений в правила разделения/объединения.
- Нажмите кнопку "ОК".
Для продолжения работы с этим учебным пособием перейдите к разделу Упражнение 2. Поиск участка для разделения.
