Для выполнения этого упражнения нужно открыть чертеж города Реддинга, штат Калифорния. Подключите три исходных чертежа, содержащие сведения о земельных участках, канализационной и дренажной системах. Хотя чертежи подключены, объекты появляются только при выполнении запроса в режиме быстрого или предварительного просмотра.
Учебный видеоролик
|
При наличии подключения к сети Интернет просмотрите видеоролик, чтобы подробнее узнать о подключении чертежей. Действия, выполняемые в ходе этой процедуры, перечислены под окном видеоролика. |
Подключение чертежей
- Ознакомьтесь с разделом Урок 1. Подготовка к работе с учебными пособиями.
- Перейдите к файлу образца Redding.dwg. и откройте его.

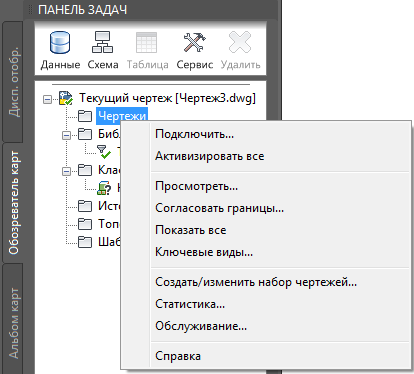

- На вкладке "Обозреватель карт" панели задач правой кнопкой мыши щелкните папку "Чертежи". Нажмите кнопку Подключить.
Подключите чертежи, находясь на вкладке "Обозреватель карт" панели задач.
- В диалоговом окне "Выбор чертежей для подключения" выполните следующие действия.
- Перейдите к папке, в которой сохранены файлы образцов учебного пособия.
- Удерживая клавишу Ctrl, выберите следующие файлы: Drainage (Дренажная система), Parcel (Земельные участки) и Sewer (Канализация).
- Нажмите кнопку Добавить.
- Нажмите ОК.
Теперь чертежи земельных участков, канализационной и дренажной систем подключены к файлу Redding.dwg, но объекты чертежей пока не добавлены.
Для продолжения работы с этим учебным пособием перейдите к разделу Упражнение 2. Предварительный просмотр подключенных данных (быстрый просмотр).
