Метки позволяют охарактеризовать каждый элемент на указанном слое элементов Диспетчера отображения. Они определяются как часть стиля слоя элементов.

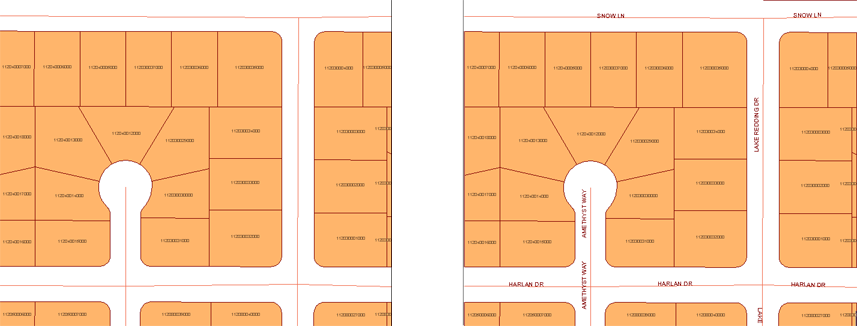

На этом рисунке показано нанесение меток для полигональных элементов (участков) и линейных элементов (улиц).
Метка может содержать текст и/или нетекстовую информацию, векторную и растровую графику.
Можно указать свойство, отображаемое в метке. Например, в метках для дорог можно указать их названия. Кроме того, в метках можно использовать выражения. Например, для участков можно создать метки с выражением, определяющим чистую стоимость свойства, или использовать выражение для объединения двух свойств, таких как адрес и название улицы.
Все типы геометрии имеют собственные параметры размещения. Процесс создания меток определяет место размещения обозначений и размещает их таким образом, чтобы они не перекрывались, используя следующие параметры:
- Отображение меток в фиксированных местоположениях относительно элемента или повторение меток с интервалами вдоль элемента.
- Смещение меток от начала, середины или конца линии.
- Указание интервала повторения меток.
- Указание того, что метка, состоящая из одной линии, следует по пути и сжимается.
При нанесении точек меток также можно установить следующие параметры:
- Указание того, что метки перемещаются автоматически при появлении другой метки во избежание перекрывания меток.
- Указание смещения по горизонтали и вертикали для управления точкой привязки метки относительно ее ссылочной точки.
Количество добавленных меток не должно превышать 2000 для предотвращения снижения производительности. Если меток так много, что они могут закрыть геометрию, они не будут созданы в AutoCAD Map 3D.
