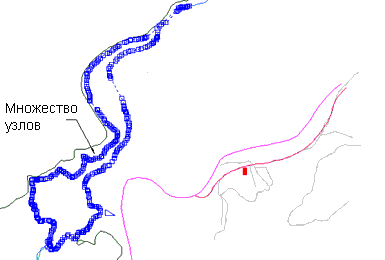

При оцифровке карт могут быть определены стороны или сегменты с подробностями большими, чем необходимо. Операция "Упростить объекты" используется для снижения ненужной сложности горизонталей, рек и береговых линий. Упрощение объектов, которое также называют генерализацией, снижает количество точек на сложной линии.
Функция "Упростить объекты" работает в двух измерениях, игнорируя значения координаты Z. Для получения сведений о добавлении и удалении вершин из 3D полилиний обратитесь к разделу Упрощение полилиний.
Когда используется операция "Упростить объекты", производится упрощение сложных полилиний путем удаления всех внутренних точек, которые попадают в пределы заданной ширины допуска. Сегменты полилиний, попадающие в такой же коридор, обобщаются в единую полилинию. Ветвящиеся точки, тупиковые участки и конечные точки полилиний обобщению не подлежат.
Увеличение допуска для операции "Упростить объекты" приводит к удалению узлов и созданию более плавного профиля.
Задание допуска
AutoCAD Map 3D преобразует набор соединенных сегментов полилинии в пределах одного и того же допуска в единую полилинию. Пользователь задает ширину коридора допуска. Величины коридора меняются в соответствии с масштабом карты; для карт со значениями координат, кратными миллионам, используются большие величины, чем у карт со значениями, кратными сотням.

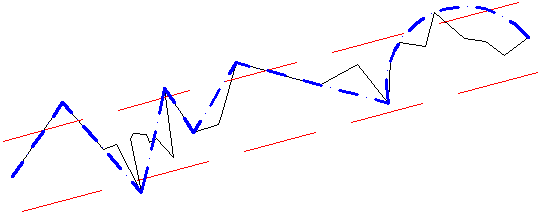

Тонкая черная линия показывает исходную полилинию, штриховые красные линии – коридор допуска, а синий штрихпунктир демонстрирует результаты.
Упрощение линейных объектов удаляет из полилнии столько точек, сколько возможно, сохраняя ее при этом внутри исходного коридора допуска.

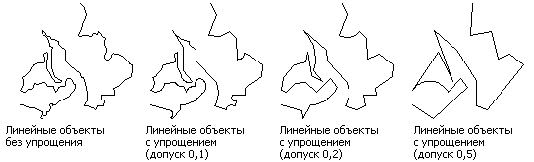

Упрощение береговой линии при разных настройках допуска
Для достижения наилучших результатов необходимо руководствоваться следующими принципами.
- Запустите операцию "Упростить объекты" отдельно. Если операция Упростить объекты выполняется совместно с другими операциями очистки, AutoCAD Map 3D выполняет сначала операцию Упростить объекты вне зависимости от ее положения в списке Выбранные операции.
- Перед упрощением линейных объектов запускайте "удаление повторяющихся".
- Если объекты являются линиями, а не полилиниями, выполните операцию "Удалить псевдоузлы" для создания единой полилинии.
- Операция "Упростить объекты" убирает из полилиний ширину. Сохраните карту перед упрощением линейных объектов, чтобы при необходимости иметь возможность возвратиться к исходным линиям.
