В модуле Quantification можно настраивать правила сопоставления свойств файлов, используемых для выборки. В каталоге элементов Quantification можно адаптировать сопоставления отдельных и глобальных свойств. Этих возможностей адаптации должно быть достаточно для большинства проектов. Если вам требуется изменить свойства выборки, сперва выполните эту адаптацию. Для более глубокой адаптации можно изменить файл XML правил сопоставления свойств выборки. Любой файл сопоставления свойств, созданный в Autodesk Navisworks, можно использовать как в этой версии, так и в Autodesk Navisworks 2015.

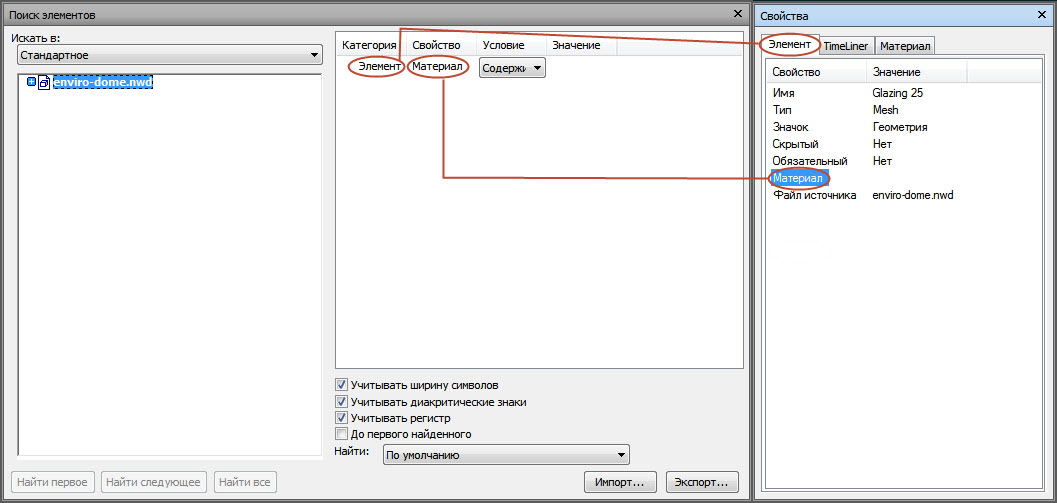

Основными этапами этого процесса являются поиск элементов с определенными свойствами модели в окне поиска элементов, экспорт этих свойств в файл XML и их изменение для сопоставления требуемым свойствам выборки. Для удобства можно расположить окна поиска и свойств рядом:

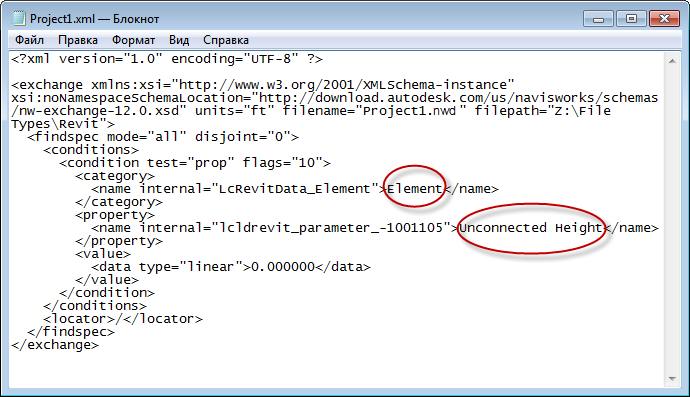

Обратите внимание, что на рисунке выше категория "Элемент" в окне поиска элементов (слева) отображается как вкладка "Элемент" в окне "Свойства" (справа), а свойство модели "Неприсоединенная высота" отображается в каждом окне в столбце "Свойство". Затем можно экспортировать содержимое окна поиска элементов в файл XML, как показано на рисунке ниже. Обратите внимание на то, как закодированы сегменты "Элемент" и "Неприсоединенная высота":
Затем можно адаптировать эти и другие свойства в различных узлах или сегментах кода и сопоставить их с тем или иным свойством выборки. В данном случае мы можем сопоставить свойство "Неприсоединенная высота" и свойство выборки "Высота". Можно скопировать их в главный файл сопоставления свойств выборки (TakeoffPropertyMap.xml) или же создать новый файл сопоставления и скопировать их в него. После сохранения файла и повторного открытия Quantification отобразятся новые значения свойств. Мы создали три раздела, в которых описаны три различных сценария адаптации:
- Изменение свойств в узле TakeoffPropertyMap. Этот раздел содержит более подробное описание приведенного выше примера. Здесь описывается сопоставление свойства модели "Неприсоединенная высота" со свойством выборки "Высота". Этот пример можно изменить и использовать в нем другие свойства для сопоставления, например "Высота модели" или "Длина модели".
- Изменение свойств в узле TakeoffFIleMap. Здесь описан способ настройки сопоставлений для различных типов файлов, например Revit и DWG. В каждом файле конфигурации сопоставления свойств можно использовать только один тип файла. Для работы с несколькими типами файлов необходимо использовать несколько файлов конфигурации.
- Изменение свойств в узле TakeoffObjectMap. Этот раздел поможет настроить сопоставления для различных типов объектов, таких как стены, колонны или двери.
