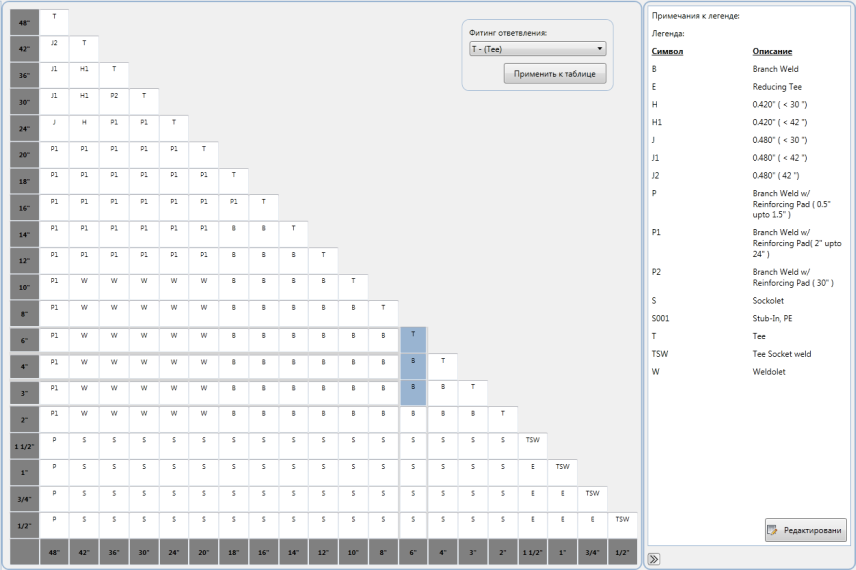

Назначает соединительные детали ответвлений, которые будут использоваться при подсоединении ответвления в AutoCAD Plant 3D. Таблица ответвлений сохраняется в файле миникаталога вместе с листом миникаталога.
При прокладке маршрута трубы в модели AutoCAD Plant 3D назначения таблицы ответвлений в миникаталоге трубопровода определяют тип и размер используемых соединительных деталей.
- Соединительная деталь ответвления
-
Задает тип текущей соединительной детали или врезки. При задании значения ячейка таблицы ответвлений не обновляется сразу. Для применения типа текущей соединительной детали щелкните "Применить к таблице".
Если требуется несколько типов ответвлений, то для их задания можно воспользоваться диалоговым окном "Выбор списка ответвлений".
- Применить к таблице
-
Задает значение соединительной детали ответвления ячейкам, выбранным в таблице ответвлений.
- Редактировать легенду
-
Отображает диалоговое окно "Настройка таблицы ответвлений".
Можно выбрать несколько ячеек в таблице ответвлений. Для выбора нескольких ячеек нажмите SHIFT. Для того чтобы выбрать и очистить ячейку, нажмите CTRL.
