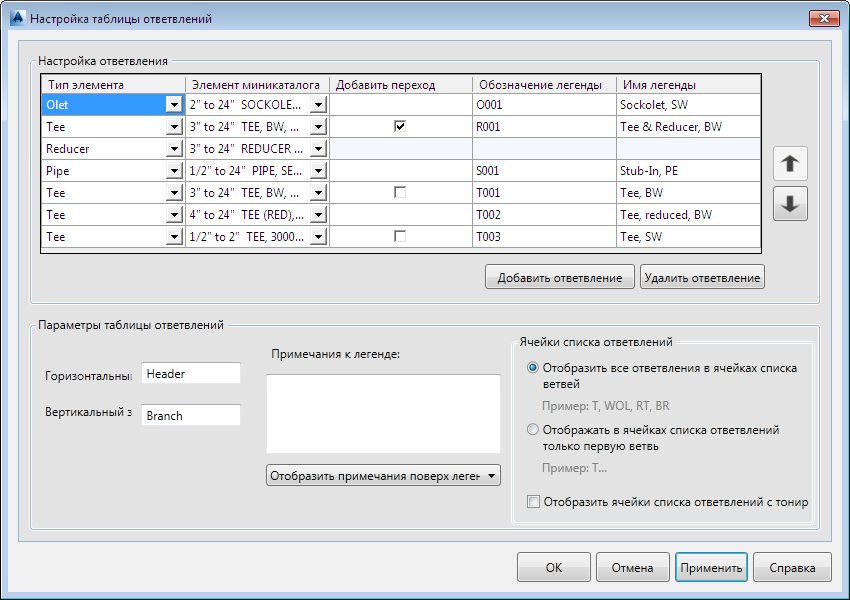

Определяет соединительные детали, которые используются в таблице ответвлений. Также можно установить параметры отображения для таблицы ответвлений.
Настройка соединительных деталей ответвлений
Задает соединительные детали ответвлений для использования в таблице ответвлений, и устанавливает приоритеты соединительных деталей ответвлений.
- Тип детали
-
Указывает соединительную деталь для определенного типа ответвления. Для врезки в качестве типа детали укажите трубу.
- Элемент миникаталога
-
Указывает деталь. Если вы установите параметр Использовать предпочтительную деталь из миникаталога трубопровода, то будет использоваться деталь листа миникаталога, имеющая приоритет.
- Добавить патрубок
-
Добавление дополнительной детали, которая будет использоваться для ответвления. В случае выбора этого параметра для соединения ответвления добавляется вторая строка. Например, можно добавить переходник к тройнику.
- Стрелка вверх
-
Перемещает соединительную деталь ответвления вверх в таблице деталей. Порядок следования элементов в таблице предназначен только для целей отображения, и не изменяет предпочтения использования ответвлений.
- Стрелка вниз
-
Перемещает соединительную деталь ответвления вниз в таблице деталей.
- Добавить ответвление
-
Добавляет строку в таблицу деталей.
- Удалить ответвление
-
Удаляет строку из таблицы деталей.
Параметры таблицы ответвлений
Задает параметры отображения для осей и примечаний.
- Горизонтальный заголовок
-
Добавляет заголовок к горизонтальной оси таблицы ответвлений.
- Вертикальный заголовок
-
Добавляет заголовок к вертикальной оси таблицы ответвлений.
- Примечания к легенде
-
Добавляет примечание к таблице ответвлений.
Ячейки списка ответвлений
Задает параметры отображения списков ответвлений. Список ответвлений содержит более одного типа ответвлений в ячейке таблицы ответвлений. Можно назначить список ответвлений в диалоговом окне "Выбор списка ответвлений".
- Отобразить все ответвления в ячейках списка ответвлений
-
Отображение всех типов ответвлений в ячейке списка ответвлений.
- Отображать в ячейке списка ответвлений только первую ответвлений
-
Отображает в ячейке списка ответвлений тип ответвления с приоритетом использования детали 1.
- Отобразить ячейки списка ответвлений с тонированием
-
Отображает ячейки списка ответвлений с серым тонированием.
