Задание диапазонов длины болта и приращений в каталоге.
Можно задать диапазоны длины болта и приращение для определенных размеров болта. Параметры сохраняются как именованный стандарт. Также можно задать диапазон и приращение по умолчанию (без имени).
У наборов болтов имеется свойство стандарта совместимости болтов, которое можно сопоставить с перечисленными здесь именами.
Прим.: Другие типы компонентов, в отличие от наборов болтов, не имеют свойства BoltCompatibleStandard. Наборы болтов можно выбрать из миникаталога, используя те же критерии, что и для других деталей фланцевого соединения, по совпадающим свойствам (например, "Номинальный диаметр", "Класс давления", "Отделка") и по приоритету использования детали. Сопоставление длины в каталоге деталей набора болтов используется для задания конечной длины болта. Конечная длина болта является приращением, равным рассчитанной длине болта или превышающим ее.

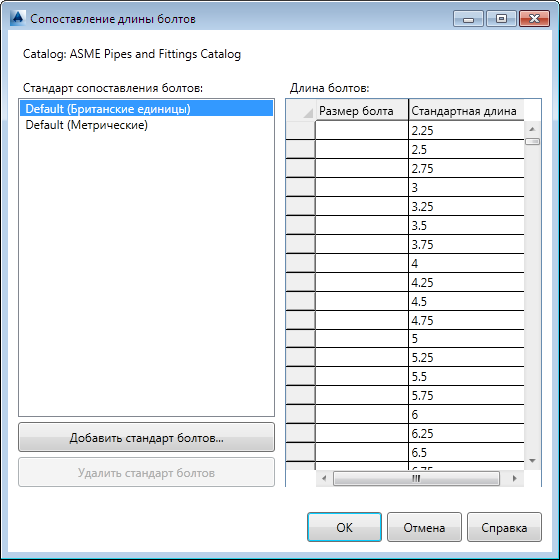

- Каталог
-
Имя каталога, в котором требуется сохранить сопоставление длины болтов.
- Стандарт сопоставления болтов
-
Указывает имя и единицы измерения для стандарта сопоставления болтов.
- Длина болтов
-
Изменение размера и длины болта. Для удаления строки можно нажать клавишу DEL. Новый размер болта и длину можно указать в нижней строке (добавив новую строку).
Прим.: Для добавления нескольких строк в диалоговом окне "Добавление стандарта болтов" можно указать существующее имя. - Добавление стандарта болтов
-
Отображение диалогового окна "Добавление стандарта болтов".
- Удалить стандарт болтов
- Удаление именованного стандарта. Стандарт по умолчанию не может быть удален.
