Возможности 3D-моделирования

Двумерные чертежи

В новом редакторе ортогональных элементов и на лентах ортогональных видов можно найти много новых функций, делающих создание двумерных чертежей проще и эффективнее.

• Изометрические виды
  Наряду с видами "Сверху", "Снизу", "Справа" и "Слева" теперь доступны виды "СЗ изометрия", "СВ изометрия", "ЮЗ изометрия" и "ЮВ изометрия". Здесь приведены обычный односторонний вид и изометрический вид, три стороны которого показаны красным цветом:


• Добавление излома

  С помощью функции "Добавить излом" можно создавать виды неправильной формы (с изломом). Излом позволяет исключить трубопровод, который в противном случае был бы включен в ортогональный куб.


• Скрытые линии трубопровода
  Можно скрыть все скрытые линии (трубы, перекрытые другими трубами, не отображаются), показать только скрытые линии трубопровода (трубы, скрытые другими трубами, отображаются) или показать все линии. Здесь показаны три возможных состояния отображения:


• Линии соответствия
  Теперь линии соответствия можно отобразить на виде в плане. Они обозначают периметр производственной площади.


• Обозначения разреза труб
  Если нужный ортогональный вид подразумевает создание разреза одной или нескольких линий, можно посмотреть, какие именно трубы были разрезаны. Здесь показана труба, обрезанная ортогональным кубом, которую очень хорошо видно на чертеже:


• Проверка листа
  Настроив ортогональный куб так, чтобы включить нужную область, теперь можно щелкнуть параметр "Проверка листа", чтобы просмотреть масштаб куба относительно чертежа. После этого можно настроить масштаб соответствующим образом. Здесь показан пример такого просмотра:


• Инструмент разрыва трубы

  — это новая функция, доступная на ленте "Ортогональный вид". В трубе на двумерном чертеже можно создать разрыв, чтобы отобразить трубы под ней.

  Здесь показан пример разрыва трубы на двумерном чертеже:


• Отображение по умолчанию

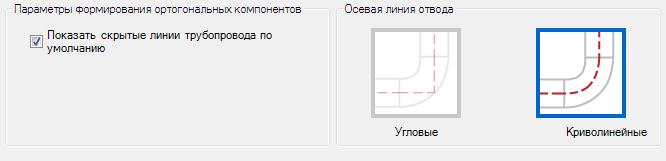

  В диалоговом окне "Настройка проекта" можно:

  • задать объекты для отображения на различных слоях;
  • выбрать отображение по умолчанию для скрытых линий трубопровода и осевых линий угловых или криволинейных отводов.

• Координатные аннотации

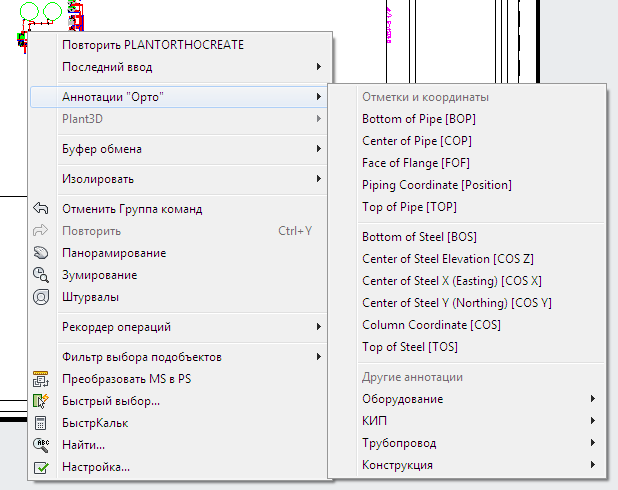

  • Можно добавить координатные аннотации, обозначающие общее расположение, такие как верх, центр или низ трубы и т. д. Здесь показано меню, отображаемое при щелчке правой кнопкой мыши в двумерном чертеже.


Британские/метрические соединения трубопровода

Типы соединений, поддерживающие неметрические/метрические соединения, теперь отделены от типов соединений с одинаковыми единицами измерения. Это позволяет задавать соответствующие свойства, такие как 150#, 10PN. Дополнительные сведения см. в разделе Настройка соединений.
