Новые возможности

Видео

При использовании онлайн-справки по программе можно просматривать видеоролики.

Ведомость материалов и центр тяжести в двумерных чертежах

Функции AutoCAD Обзор новых функций AutoCAD.

Группы линий P&ID

Управлять группами и номерами линий (идентификаторами групп линий) стало проще. Новый способ назначения групп также помогает предотвратить случайное изменение группы при редактировании идентификаторов сегментов линии.

Подробные сведения см. в разделе Группировка линий P&ID (линий схемы).

Трубопровод фиксированной длины

Теперь в 3D-модели можно выполнять трассировку трубопроводов фиксированной длины. Сегменты трубопровода создаются и соединяются автоматически по мере трассировки труб. Функция создания трубопроводов фиксированной длины активируется в миникаталоге трубопроводов.

Для задания свойств "Использовать фиксированную длину" и "Фиксированная длина" в миникаталоге трубопроводов проекта используется редактор миникаталогов. Свойства фиксированной длины уже знакомы пользователям версии 2015, однако их нужно настроить для активации новых функций трассировки трубопроводов фиксированной длины. Подробную информацию см. в разделе Трубопроводы фиксированной длины.

Прим.: Для использования в проекте трубопроводов фиксированной длины может потребоваться внести изменения в миникаталог трубопроводов и конфигурацию соединений в окне настройки проекта. См. раздел Проверка настройки трубопровода фиксированной длины в 3D-модели, чтобы проверить, можно ли выполнять трассировку трубопроводов фиксированной длины в проекте.

Трассировка трубы

Новое свойство "Минимальная длина обрезки" определяет минимальную длину сегмента трубы, создаваемого при трассировке. Для всех труб в миникаталоге можно задать индивидуальное максимальное ("Фиксированная длина") и минимальное ("Минимальная длина обрезки") значения размера. Свойство "Фиксированная длина" используется при трассировке трубопроводов фиксированной длины. Свойство "Минимальная длина обрезки" позволяет задать минимальный размер сегмента (в первую очередь оно необходимо для настройки трубопроводов фиксированный длины, но при этом применяется ко всем трубопроводам в проекте).

Ведомость материалов в изометрических и двумерных чертежах

Отчеты по ведомости материалов позволяют создать список значений длины трубопроводов фиксированной длины, где каждое значение занимает отдельную позицию строки.

Дополнительные сведения см. в разделе Вкладка "Параметры" (диалоговое окно "Настройка таблицы").

Трубы со статусом "Существующая" больше не включаются в ведомость материалов двумерного чертежа. Дополнительные сведения см. в разделе PLANTORTHOBOMSHOWEXISTING.

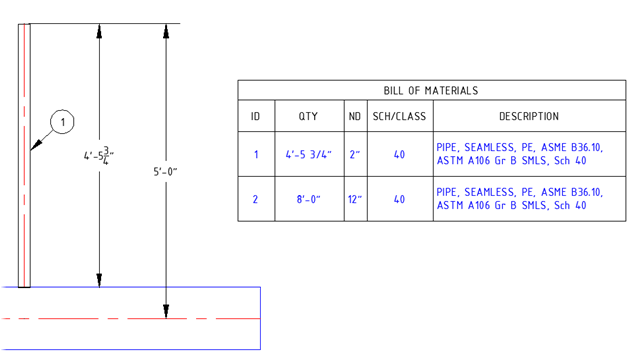

Теперь на соединениях с врезками урезаемая длина отображается как в двумерных чертежах, так и в 3D-модели.

Таблицы спецификации двумерного чертежа

Теперь для ортогональных видов можно создавать таблицы спецификаций. В таблице спецификации двумерного чертежа указываются трубопроводы и опоры труб.

Подробную информацию см. в разделе Спецификация двумерного чертежа.

Центр тяжести

На ленту добавлена новая вкладка "Анализ": на ней можно работать со значениями веса и центра тяжести для трубопроводов, опор труб, оборудования и конструкций.

Значения веса можно указать в миникаталоге или задать в модели с помощью палитры свойств.

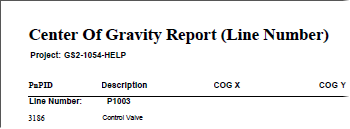

Можно отобразить подсказки центра тяжести в модели или использовать Генератор отчетов.

Подробную информацию см. в разделе Центр тяжести.

Улучшения изометрических чертежей (ISO)

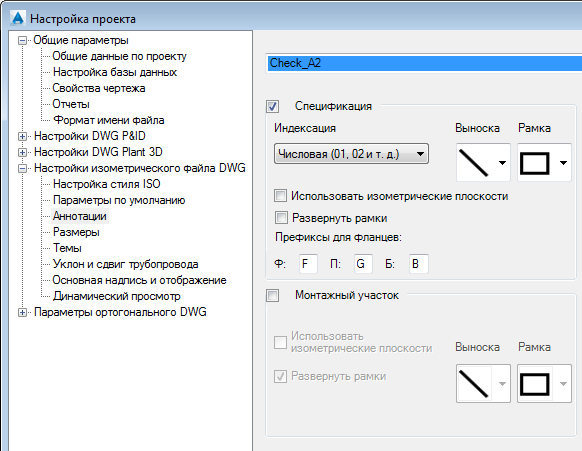

Теперь для дополнительных параметров (таких как уровень нагруженности) в рамках проекта можно задавать значения по умолчанию.

Улучшенное размещение размеров и аннотаций позволяет избегать пересечений.

Новые пакеты содержимого

Пакеты содержимого теперь доступны в AutoCAD Plant 3D App Store в разделе Каталоги и миникаталоги.

Миникаталоги, включающие веса и поддерживающие трубопроводы фиксированной длины, доступны на странице Autodesk Exchange Apps.

Ассоциативные размеры

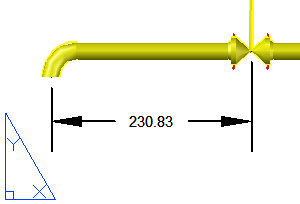

В 3D-модели ассоциативность размеров не поддерживается.

Plant SDK (для разработчиков)

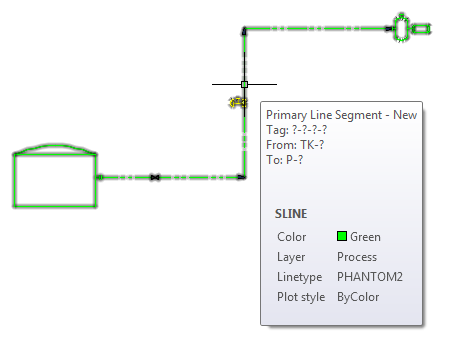

Теперь разработчики могут создавать и соединять компоненты оборудования и линий схемы в чертежах P&ID с использованием новых высокоуровневых API.

Для создания линии, показанной выше, доступен новый пример проекта CreateSline.

Загрузить пакет Plant SDK можно на странице Autodesk Developer Network: http://www.autodesk.com/developautocad.
