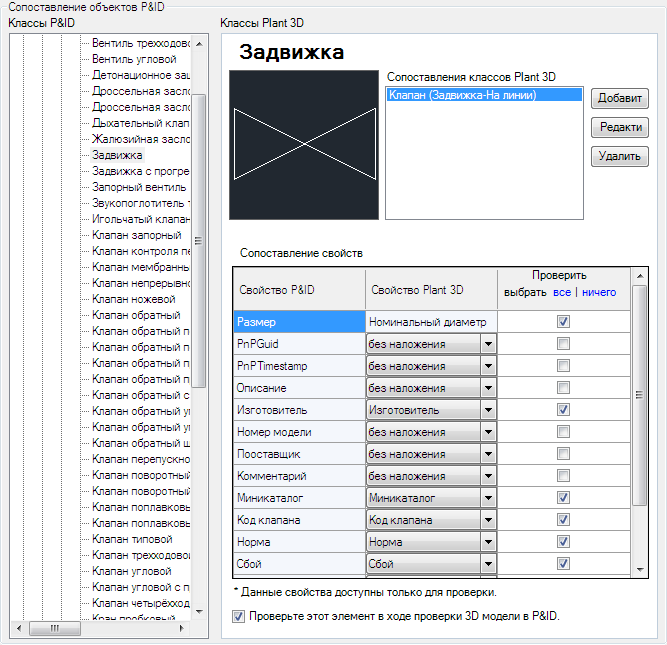

- В структуре "Настройка проекта" разверните узел "Настройки DWG Plant 3D". Щелкните "Сопоставление объектов P&ID".
- В области "Сопоставление объектов P&ID" выполните следующие действия.
- В разделе "Классы P&ID" разверните структуру и щелкните нужный объект P&ID (например, Задвижка).
- В разделе "Классы Plant 3D" в списке "Сопоставления классов Plant 3D" щелкните текущее сопоставление (например, Задвижка-Линейный, Задвижка-Угловой, Задвижка-Трехходовой).
- Нажмите кнопку "Изменить".
- В диалоговом окне "Выбор сопоставления класса Plant 3D" выполните следующие действия.
- В разделе "Классы Plant 3D" разверните структуру. Щелкните класс (например, Клапан).
- Установите флажок "Сопоставить со всеми подтипами этого класса" или в разделе "Сопоставить с одним или несколькими конкретными подтипами этого класса" установите или снимите соответствующие флажки.
- Нажмите "ОК".
- В области "Сопоставление объектов P&ID" в разделе "Классы Plant 3D" в таблице "Сопоставление свойств" выполните следующие действия.

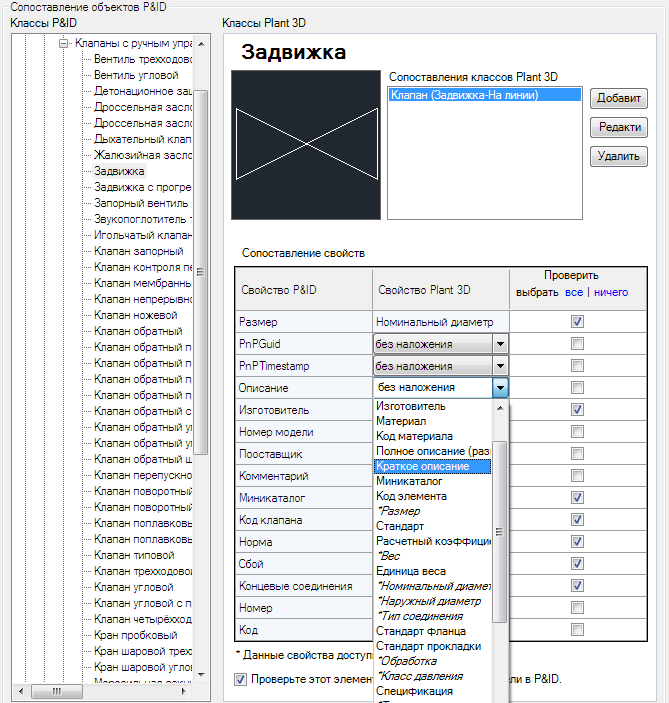

- В столбце "Свойство Plant 3D" выберите в раскрывающихся списках соответствующие значения для регулирования.
- Чтобы включить в процесс проверки проверку сопоставлений свойств для сопоставленного элемента, установите флажок "Проверьте этот элемент в ходе проверки 3D модели в P&ID".
Чтобы игнорировать в процессе проверки сопоставления свойств данного элемента, снимите этот флажок. Дополнительные сведения о сопоставлении и проверке см. в разделе "Подробные сведения о роли идентификаторов при проверке".
