Соединительные детали направления труб можно добавлять автоматически по мере трассировки трубы. Также можно выбрать компоненты трубопровода из его миникаталога.
При трассировке по мере изменения направления добавляются отводы. При создании ответвления добавляются тройники, О-образные соединения и другие соединительные детали. Фланцы добавляются к трубе при соединении с другой фланцевой соединительной деталью.
Соединительные детали трубы должны принадлежать к ее миникаталогу или быть созданы с помощью окна Пользовательские детали. AutoCAD Plant 3D не поддерживает прикрепление к линии трубопровода объектов AutoCAD, например вхождений блоков. Сначала их необходимо преобразовать в объекты Plant 3D. Дополнительные сведения о создании компонентов на основе блоков см. в разделе Создание компонентов трубопровода на основе блоков.
Размещение компонентов трубопровода в процессе трассировки
Компоненты трубопровода можно размещать в процессе трассировки. Размещать компоненты можно в средних точках и в расположениях портов.

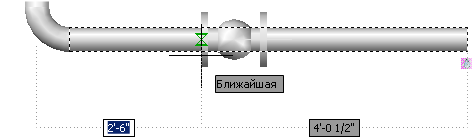

Динамический ввод поддерживается при размещении компонентов из Просмотра миникаталогов, палитры инструментов, или при использовании ручки перемещения компонента. Ручка перемещения компонента также поддерживает переход к другой трубе и изменение базовой точки.
Использование ручек соединительных деталей
У соединительных деталей есть ручки отражения и поворота, в дополнение ко всем ручкам, доступным для сегмента трубы. Используя ручки отражения и поворота, можно ориентировать соединительную деталь нужным образом. Дополнительные сведения о ручках см. в разделе Ручки.
Стирание подсоединенных соединительных деталей
При стирании трубы или ее соединительных деталей также удаляются соединительные детали и крепежи, которые были помещены в чертеж автоматически.
Чтобы удалить только выбранные соединительные детали, удерживайте при очистке нажатой клавишу CTRL.
Автоматическое размещение соединительных деталей труб
Соединительные детали труб размещаются в соединениях при трассировке трубы и изменении направления.
Способ выбора соединительных деталей при трассировке определяется миникаталогом трубы и настройками соединений проекта. Миникаталог трубы содержит сведения о детали (включая тип конца). Настройки соединения указывают, какое соединение используется между деталями. Дополнительные сведения см. в разделе Настройка соединений трубопровода.
