PLANTPIPEADD

Трассировка труб и вставка компонентов.

Способы доступа

найти

Лента: вкладка "Главная"

панель "Вставка элементов"

команда "Трасса труб"

Ввод команды: plantpipeadd

Сводная информация

Добавление трубы с использованием текущих миникаталога и размера трубы. Использование привязки объекта для подключения к штуцеру или трубе. Чтобы упростить трассировку трубопровода, можно изменить уровень, задать направление выравнивания или смещение, а затем изменить плоскость трассировки. При подсоединении к другой трубе можно задать режим врезки, чтобы отключить использование соединительных деталей ответвлений.

Список запросов

Укажите начальную точку или [Размер/МИникаталог/Врезка/смещениеТрассировки/СМещение]:

Текущие настройки: суженныйотвод=ОТКЛ гнутый отвод=<текущий> врезка=ОТКЛ

Укажите следующую точку или [СоединительнаяДетальТрубы/Размер/Миникаталог/Плоскость/СуженныйОтвод/ПоворотныйОтвод/Врезка/СгибТрубы/Уровень/смещениеТрассировки/СмещениеСоединения/Отменить]:

Режим прямого соединения соединительных деталей включен. Компоненты трубопровода будут вставлены без дополнительных труб. Укажите следующую точку или [СоединительнаяДеталь-к-СоединительнойДетали/Ориентация/Точкавставки/Замена/Размер/Миникаталог/Плоскость/СуженныйОтвод/Врезка/СгибТрубы/Уровень/смещениеТрассировки/Отменить]:

Соединительная деталь трубы

Загружает диалоговое окно Размещение детали для размещения компонента трубопровода.

Размер

Задает размер трубопровода. Размер доступен в миникаталоге трубопровода и содержит индикатор единицы измерения.

Номинальный размер или [?]: Задайте номинальный размер, включая единицы измерения, введите ?, или нажмите клавишу ВВОД.

? - Перечислить размеры: Используется для перечисления номинальных диаметров трубопровода, доступных в миникаталоге труб.

Миникаталог

Задает миникаталог трубы.

Миникаталог трубы или [?]: Задайте миникаталог трубы, введите ? или нажмите клавишу ВВОД.

? - Перечислить имена: Используется для перечисления имен миникаталогов труб.

Плоскость

Задает плоскость трассировки. Параметр т позволяет задать точку на другом уровне, не прерывая трассировку для запуска команд пск или план.

Плоскость трассировки может находится в плоскостях XY (планарная проекция), YZ (боковая проекция) и ZX (фронтальная проекция), а начало координат соответствует текущему положению трассировки.

При необходимости задать точку в мировой системе координат (МСК) эту систему можно задать с помощью параметра т.

Для изменения плоскости трассировки можно также щелкнуть правой кнопкой мыши чертеж, удерживая нажатой клавишу CTRL.

СуженныйОтвод

Включение и выключение режима сужения. Если режим сужения включен, можно задать угол, который будет меньше угла добавляемого отвода. Если режим сужения отключен (по умолчанию), угол должен соответствовать углу отвода. Сузить можно только соединительные детали с ненарезанным или скошенным концом.

ПоворотныйОтвод

Используется для наклона добавляемого отвода.

Укажите следующую точку для угла отвода: Задайте угол отвода.

Укажите следующую точку для угла крена: Задайте угол крена.

Угол отвода: Задает угол для типа отвода. Обычно это значение равно 45 или 90. Перед тем, как задавать угол отвода при трассировке трубопровода, нужно ввести параметр r.

Угол наклона: Используется для наклона отвода относительно оси трубы. Этот угол соответствует повороту вокруг оси трубы.

Врезка

найти

Включение и выключение режима врезки. При создании ответвления с помощью ручки продления активация режима врезки приводит к удалению соединительной детали ответвления.

СгибТрубы

Включение/отключение режима гнутого отвода. Когда режим гнутого отвода включен, гнутые отводы создаются вместо отводов в случае изменения направления при трассировке. С помощью ручки подстановки можно преобразовать гнутый отвод в обычный и наоборот.

Уровень

Задает уровень трассировки. Для сохранения соединения на новом уровне используется труба и соединительные детали. найти Для присоединения к вертикальной трубе на текущем уровне можно включить или отключить привязку уровня.

Введите абсолютный уровень или [Относительно]: Задайте абсолютный уровень, введите О или нажмите клавишу ВВОД.

Относительная: Задает расстояние относительно текущего уровня.

Смещение трассировки

Задает расстояние смещения трассировки и направление.

Смещение от [Вт/Цт/Нт/ВЛ/ВП/ЦЛ/ЦП/НЛ/НП/расстояниеСМещения] <Цт>: задайте направление смещения или нажмите клавишу ENTER.

ВЛ: Вершина трубы, смещение влево.
Сверху: Вершина трубы.
ВП: Вершина трубы, смещение вправо.
Цт: Центр трубы, смещение влево.
ЦЛ: Центр трубы (по умолчанию).
ЦП: Центр трубы, смещение вправо.
НЛ: Низ трубы, смещение влево.
НТ: Низ трубы.
НП: Низ трубы, смещение вправо.

Горизонтальное смещение <0">: Задайте расстояние горизонтального смещения или нажмите клавишу ВВОД.

Вертикальное смещение <0">: Задайте расстояние вертикального смещения или нажмите клавишу ВВОД.

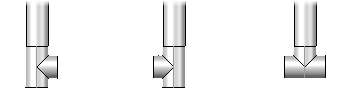

Смещение соединения

Задание соединения со смещением от центра или касательного соединения для врезок и бобышек.

Смещение соединения для [вверхпокасательной/внизпокасательной/расстояние]:

Вверх по касательной: Подключение к верхней части трубы.
Вниз по касательной: Подключение к нижней части трубы.
Значение: Подключение на заданном расстоянии над осевой линией. Введите отрицательное число для задания соединения ниже осевой линии.

Отменить

Используется для удаления последнего добавленного сегмента трубы или компонента.

Прямое соединение соединительных деталей

Указывает на то, что в текущей точке вставки отсутствуют трубопроводы. Когда включен режим прямого соединения соединительных деталей, нужно задавать не расстояние, а направление трассировки.
