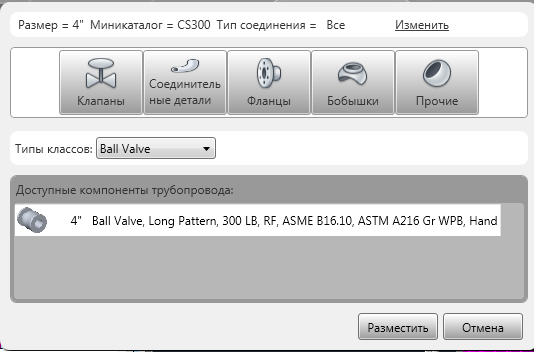

Используется для добавления компонентов трубопровода.
Компонент можно задать, выбрав в списке компонентов пункт, соответствующий текущему размеру и миникаталогу. При трассировке проще использовать диалоговое окно "Размещение детали", а не "Просмотр миникаталогов", поскольку при этом задан текущий размер и миникаталог трубопровода в модели.
Это диалоговое окно отображается при использовании команды plantpipeadd с параметром "СоединительнаяДетальТрубы" и команды plantfittingadd.
- Исправить
-
Отображение панели изменений. Можно изменить размер, миникаталог и тип конца.
- Типы классов
-
Задает компонент из списка описаний типов компонентов. Для изменения значений списка можно щелкать различные значки классов.
- Доступные компоненты трубопровода
-
Задает компонент для размещения. Используется для отображения компонентов трубопровода, соответствующих текущему миникаталогу, размеру и типу соединения, а также для отображения описания.
- Разместить
-
Закрывает диалоговое окно и возобновляет PLANTFITTINGADD или PLANTPIPEADD.
