Инструмент "Главный сегмент" позволяет выбрать один сегмент формы арматурного стержня, положение которого будет сохраняться при повороте и автоматическом удлинении стержня.
В редакторе семейств выберите вкладку "Создание"
панель "Рисование"
"Главный сегмент".
Длина главного сегмента может корректироваться в соответствии с основой, но его ориентация в пределах формы сохраняется неизменной.
Совет: Во всех сходных формах главным должен быть один и тот же сегмент. Это обеспечивает сохранение их положения при изменении формы.

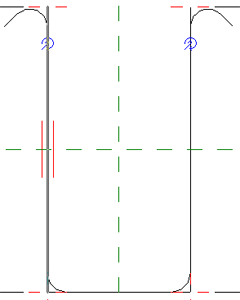

При отображении выбранного главного сегмента в редакторе форм арматурных стержней он помечен двумя параллельными линиями.
Совет: На эскизе рекомендуется создавать формы, симметричные относительно осевых опорных линий.
