Этот инструмент используется для создания форм арматурных стержней со сгибом на две плоскости.
В редакторе семейств выберите вкладку "Создание"
панель "Редактор семейств"
"Многоплоскостной".
Исходная форма дублируется с присоединением к оригиналу с помощью соединительного сегмента арматурного стержня. Редактирование изменений в 3D виде.
| Преобразование семейства многоплоскостной арматуры | |
|---|---|

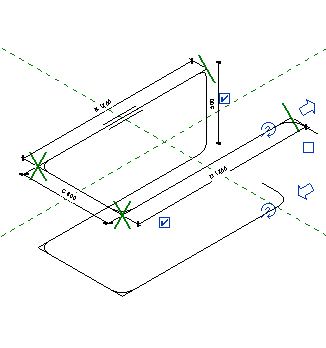

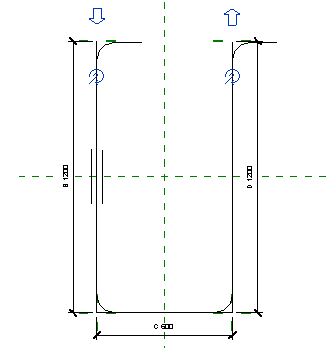

| Семейство форм многоплоскостных арматурных стержней | После использования инструмента "Многоплоскостная арматура" |
 |
 |
Прим.: До загрузки семейства в проект необходимо добавить параметр (A, B, C...) к сегменту, соединяющему форму с ее зеркальным отображениям.
Изменения эскиза исходной формы зеркально отражаются в созданной копии.
