Размещение внахлестку определяет ступенчатое распределение листов арматурной сетки в пределах границы арматурной сетки.
Расположение внахлестку можно задать на палитре свойств в разделе "Конструирование" в области раскладки арматурных сеток.
| Имя | Описание |
|---|---|
|

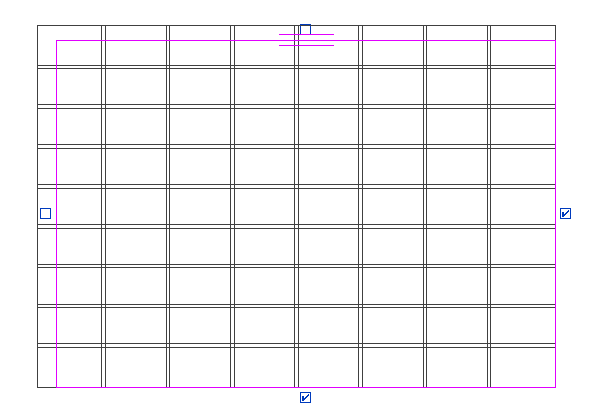

Параллельный |
Листы арматурной сетки располагаются в виде рядов и столбцов. Все соединения внахлестку в обоих направлениях расположены на одной линии.  |
|

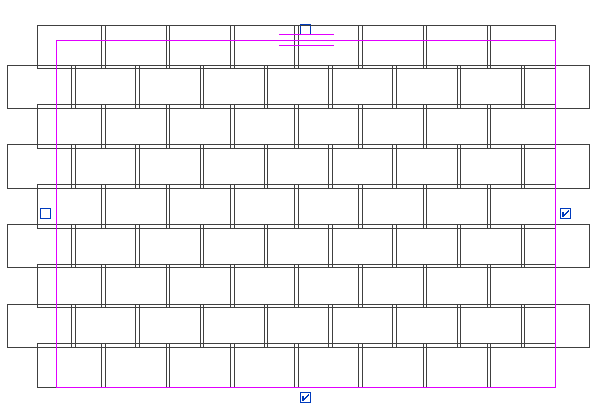

Основной средний ступенчатый |
Листы арматурной сетки располагаются рядами. Каждый последующий ряд сдвигается на половину длины одного листа арматурной сетки относительно предыдущего ряда.  |
|

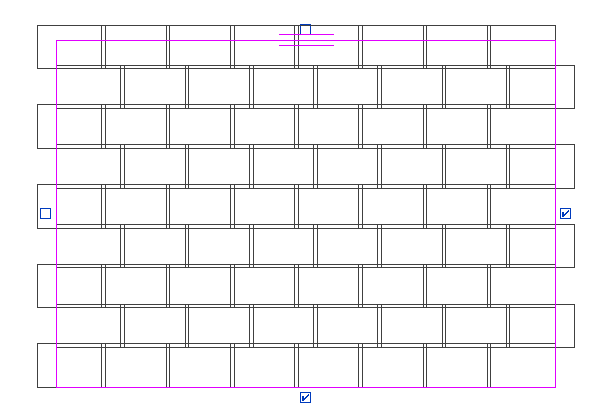

Основной конечный ступенчатый |
Листы арматурной сетки располагаются рядами. Каждый ряд начинается с целого листа арматурной сетки, который размещается поочередно на левой и на правой стороне ряда. Последний лист в ряду обрезается по границе арматурной сетки.  |
|

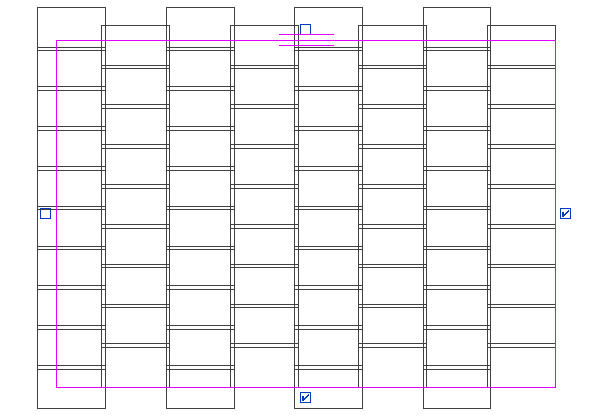

Второстепенный средний ступенчатый |
Листы арматурной сетки располагаются столбцами. Каждый последующий ряд сдвигается на половину длины одного листа арматурной сетки относительно предыдущего столбца.  |
|

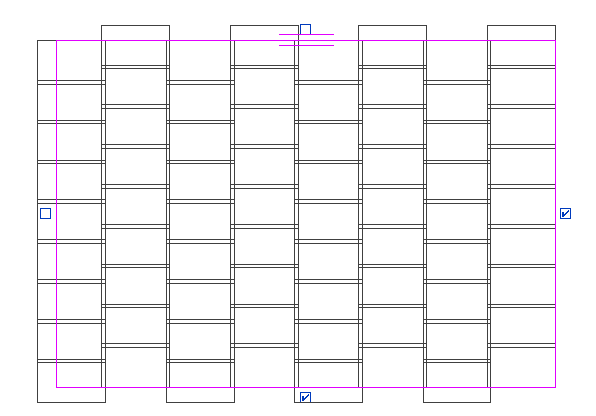

Второстепенный конечный ступенчатый |
Листы арматурной сетки располагаются столбцами. Каждый столбец начинается с целого листа арматурной сетки, который размещается поочередно сверху и снизу столбца. Последний лист в столбце обрезается по границе арматурной сетки.  |
