Используйте стандартные инструменты построения эскиза для определения границ системы арматурных сеток, покрывающих область.
- Выберите вкладку "Конструкция"
панель "Армирование"
("Область раскладки арматурных сеток"). - Выберите перекрытие, стену или фундаментную плиту для получения зоны армирования.
- Выберите вкладку "Изменить|Создать границу арматурной сетки"панель "Рисование"
("Линия границы"). - Постройте эскиз замкнутого контура.

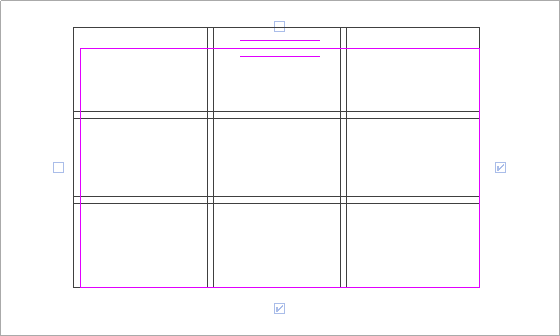

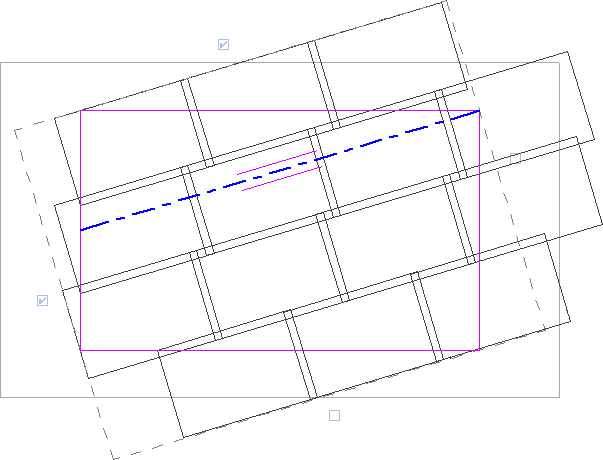

Прим.: Край зоны армирования, ориентированный в главном направлении, обозначен параллельными линиями. В режиме эскиза можно изменить основное направление этой области. Основное направление зоны армирования очень важно, поскольку оно определяет поворот арматурной сетки. Основные провода в арматурной сетке направлены параллельно основному направлению. Каждая зона армирования имеет прямоугольную границу (штриховая линия) с элементами управления на кромке. - Выберите элементы управления для определения начальной/конечной кромок расположения арматурных сеток.
С помощью этих элементов управления можно указать значения выравнивания арматурной сетки и нахлестки. Для правильного расположения арматурной сетки необходимо выбрать как минимум два соседних элемента управления. Расположение арматурных сеток позволяет адаптировать арматурные сетки к границе арматурной сетки. Арматурная сетка вырезается по эскизному контуру и проемам в основе.
Прим.: Для изменения графических параметров арматурной сетки выберите вкладку "Вид"панель"Графика""Видимость/Графика" и измените параметры в области раскладки арматурных сеток. - Выберите положение расположения внахлестку в области "Строительство" на палитре свойств"Зона армирования".
- Выберите вкладку "Изменить | Создать границу арматурной сетки"панель "Режим"

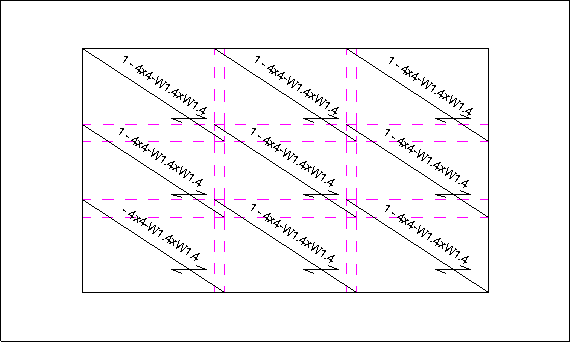

"Завершить режим редактирования". - Для автоматического размещения обозначений и марок на готовом эскизе выберите соответствующий вид в области "Создать марки новых компонентов в виде" на палитре свойств "Идентификационные данные зоны армирования".
В Revit обозначение арматурной сетки и марка для каждой арматурной сетки размещаются отдельно.
