Компоновки – это система диалоговых окон, средств просмотра и таблиц, используемых для выполнения особых операций. Они помогают осуществлять последовательные операции формирования, расчета и проектирования конструкции.
Для поддержания согласованности системы компоновок не предусмотрена возможность закрытия всех диалоговых окон и таблиц, открывающихся автоматически при активации компоновки. При закрытии Robot имеющаяся компоновка сохраняется вместе с проектом, а затем ее можно восстановить при повторном открытии программы.

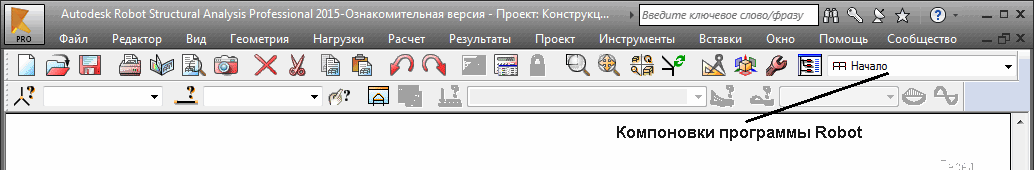

Можно определить, рассчитать и спроектировать конструкцию с помощью последовательных компоновок, доступных в раскрывающемся списке "Компоновки".
Список "Компоновки" содержит несколько типов компоновок, сгруппированных по заголовкам. Опции, находящиеся в группе Модели конструкции, показаны на рисунке ниже. Все остальные группы экранов "свернуты" во избежание слишком длинного списка.
Порядок экранов и их структура позволяют осуществить шаг за шагом создание конструкции, ее расчет, проектирование, просмотр результатов и составление отчета. Однако не обязательно действовать последовательно в соответствии с порядком расположения экранов в списке. Все необходимые действия могут выполняться и без использования экранов.
Система экранов позволяет выбрать следующие этапы создания конструкции модели:
- Модель конструкции: определение узлов, стержней, панелей, опор, нагрузок, составляющих конструкцию модели.
- Результаты: представление результатов расчета конструкции (эпюры стержней, карты плит, детальный расчет и т. д.)
- Проектирование стальных конструкций: проверка элементов стальных конструкций на соответствие нормам
- Проектирование деревянных конструкций: проверка элементов деревянных конструкций на соответствие нормам
- Проектирование ж/б конструкций: расчет теоретического армирования и создание фактического армирования
- Дополнительные модули (определение разреза, завершенные чертежи).

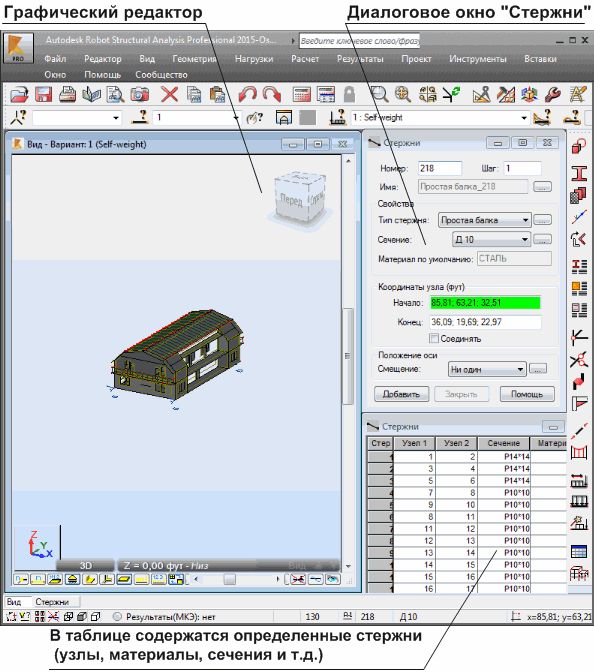

Как пример использования экранов, эта система экранов открывается после выбора экрана Стержни. Следует отметить, что для лучшей удобочитаемости на этом рисунке не показано диалоговое окно Инспектор объектов.
Экран разделен на три основные части:
- графическое окно просмотра, где формируется конструкция;
- диалоговое окно элементов (в примере выше показан стержень) определяет соответствующие объекты;
- редактируемая таблица данных для определяемого в данный момент объекта (можно скопировать содержимое таблицы в MS Excel).
