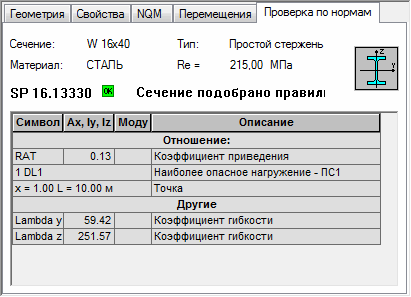

Если в диалоговом окне Свойства стержня щелкают на закладке Проверка по нормам для стальных, алюминиевых и деревянных элементов, на экране появляется показанное ниже диалоговое окно:
В верхней части данного диалогового окна представлена следующая информация, которая не может быть отредактирована:
- имя сечения, например, Сечение - IPE 100;
- название типа стержня, например, Тип - Балка;
- материал стержня и прочностью материала, например, Материал - сталь F: 215 МПа;
- схематический чертеж, соответствующий типу сечения;
- нормы для стальных, алюминиевых и деревянных конструкций, например, PN и CM 66;
- символ и информация о состоянии проверяемого сечения, например, неправильное, неустойчивое, правильное сечение.
Если выбрана закладка Проверка по нормам, то активизируется проверка выбранного стержня конструкции. Для проверки стержня принимаются следующие параметры:
- полный список вариантов нагружения;
- проверка по предельным нагрузкам (по ПС1) выполняется всегда, в то время как проверка по условиям эксплуатации (по ПС2) будет выполняться только тогда, когда определены допустимые значения отклонения или смещения для данного типа стержня;
- вычисления по нормам проводятся в 11 точках;
- остальные параметры конфигурации, соответствующие нормам, принимаются на основе значений по умолчанию для выбранных норм проектирования конструкций из стали, алюминия или древесины.
Результаты проверки стержня представлены в нижней части диалогового окна в форме таблицы. Таблица включает следующие данные и результаты:
- коэффициент сечения, проектная координата точки, проектный вариант нагружения (по ПС1);
- класс сечения;
- значения гибкости при продольном изгибе;
- перемещения (Uy, Uz), максимальные перемещения;
- перемещения (Vy, Vz), максимальные перемещения.
