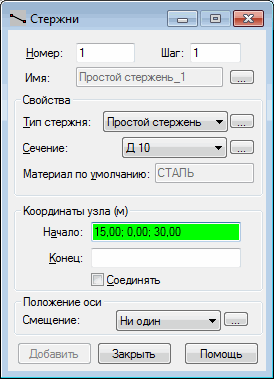

Диалоговое окно Стержни, которое используется для определения стержневого элемента конструкции, можно открыть двумя способами:
- при выборе команды меню Геометрия > Стержни;
- Щелкните значок
. - при выборе экрана Стержни (экраны можно выбирать из списка выбора на панели инструментов Стандартная).
Метод определения стержня зависит от вида курсора. В зависимости от типа курсора опции диалогового окна позволяют осуществлять следующие действия:
- перемещением курсора к типу сетки (щелчок = сетка) определяются точки координатной сетки;
- перемещением курсора к уже существующим точкам и узлам конструкции (щелчок = узел) определяется номер точки или узла;
- перемещением курсора к уже существующей линии (щелчок = линия) определяется номер линии.
Кроме того, можно определить следующие свойства стержня:
- тип стержня;
- поперечное сечение;
в дополнение, материал по умолчанию, заданный для выбранного стержня.
Поле редактирования Имя содержит предварительный просмотр имени, в соответствии с синтаксисом, выбранным в диалоговом окне Имена стержней и объектов. По умолчанию имя стержня определяется с помощью переменных:%t_%n и%t_%s, где:
%t - имя типа стержня;
%n – имя объекта;
%s – имя сечения.
При нажатии на кнопку
, расположенную справа от поля Имя, открывается диалоговое окно Имена стержней и объектов, которое позволяет задавать синтаксис нового имени стержня.
около полей Тип стержня и Сечение. Они добавляются затем к соответствующим спискам стержней и сечений. Положение оси позволяет определить вид смещения центра поперечного сечения по отношению к осям стержня. Заметим, что смещение, выбранное для стержня, не изменяется после изменения его сечения.
Можно определить следующие типы смещений: верхняя полка и нижняя полка, ось стержня смещается к центру верхней кромки сечения независимо от типа поперечного сечения стержня, заданного для стержня. Нажав на кнопку открываем диалоговое окно Новое смещение (где можно определить новый тип смещения) для добавления к списку активных типов сечений.
Для определения стержневого элемента можно поступить одним из описанных ниже способов:
- ввести в диалоговое окно номер стержня и координаты его начального и конечного узлов и/или выбрать свойства стержня, затем нажать на кнопку Добавить;
- щелкнуть левой кнопкой мышки в поле редактирования Начало, переключиться в окно просмотра и левой кнопкой мышки указать сначала на начальную, а затем на конечную точку стержневого элемента;
- использовать метод, объединяющий два предыдущих: комбинацию текстового и графического методов.
