Отображение результатов для стержней в табличной форме

В этом разделе вы узнаете, как отображать внутренние силы и перемещения для определенных вариантов нагружений и сочетаний.

Прим.: С помощью таблиц можно отображать различные типы значений, такие как силы, перемещения, реакции, напряжения и т.д. Таблицы могут быть легко экспортированы в MS Excel® (щелкните правой кнопкой мыши в области таблицы) и отсортированы путем выбора определенных вариантов нагружений, типов элементов и т.д. Опытные пользователи также могут создавать определенные "группы" и отображать результаты только для этих групп.

1. Продолжите работу в текущем проекте или откройте проект Frame_3D_Analysis.rtd.
   Прим.: Учебные файлы находятся в папке C:\ProgramData\Autodesk\Examples\Tutorials.
2. В стандартной панели инструментов разверните раскрывающийся список "Расположения" и выберите Результаты, как показано ниже.


   Расположение делится на три части: вид, диалоговое окно "Графики" и таблица "Реакции в системе координат".

3. Выберите ВидТаблицы.

   Также можно щелкнуть правой кнопкой мыши в окне "Вид - варианты", а затем выбрать пункт Таблицы в контекстном меню.

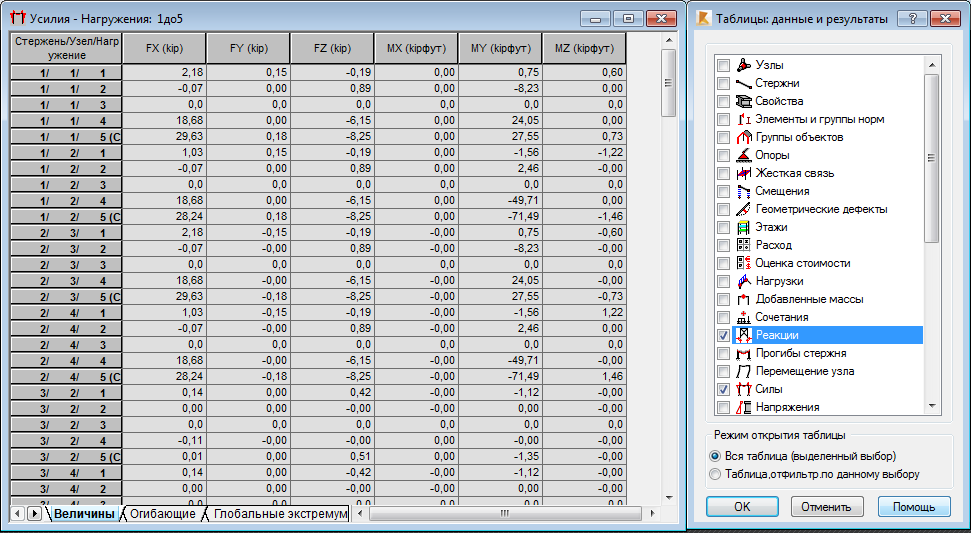

   Будет открыто диалоговое окно "Таблицы: данные и результаты".

4. Выберите Усилия и нажмите ОК.

   Другой способ: нажмите (Усилия - таблица) на панели инструментов "Модель конструкции" в правой части окна программы.

   Будет открыта таблица "Усилия", отображающая информацию о внутренних усилиях. В нижней части таблицы доступны вкладки, позволяющие визуализировать информацию о таких данных, как "Значения", "Огибающие" и "Глобальные экстремумы".

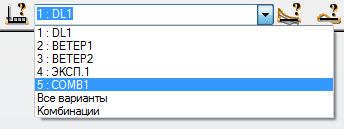

5. В поле "Выбор варианта" на панели инструментов "Выбор" используйте раскрывающееся меню "Варианты" и выберите 5: COMB1.


   Таблица обновится; будут отображены результаты для варианта COMB1.

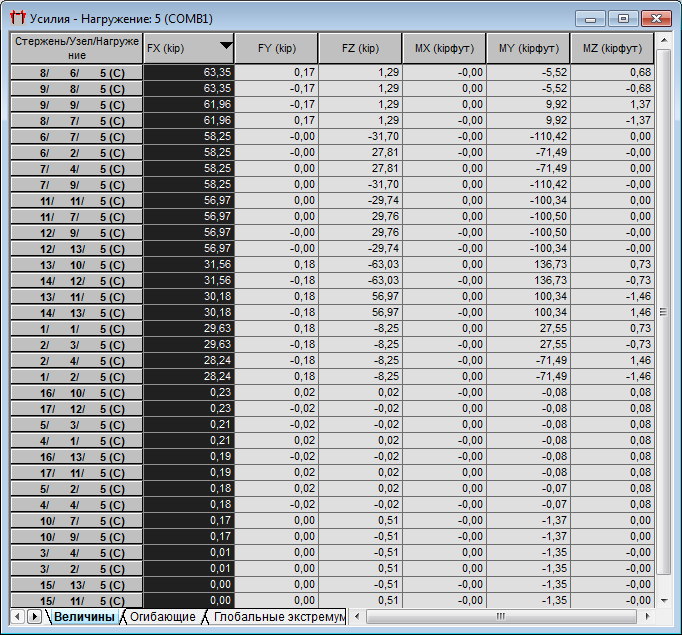

6. В таблице Усилия дважды щелкните на заголовке столбца FX для сортировки усилий по убыванию.

7. Выберите ВидТаблицы.

   Также можно щелкнуть правой кнопкой мыши в окне "Вид - варианты", а затем выбрать пункт Таблицы в контекстном меню.

   Будет открыто диалоговое окно "Таблицы: данные и результаты".

8. Выберите Перемещения узла и нажмите кнопку ОК.

   Другой способ: нажмите (Перемещения) на панели инструментов "Модель конструкции" в правой части окна программы.

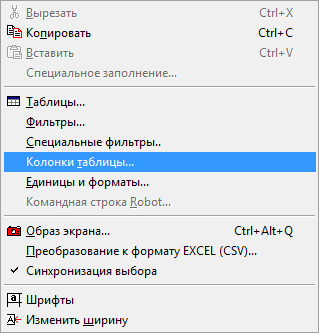

9. В таблице "Перемещения" щелкните правой кнопкой мыши, и в появившемся контекстном меню выберите Колонки таблицы.

10. В диалоговом окне Выбор узловых значений:
    • Перейдите к разделу Перемещение и выберите U — общее перемещение.
    • Перейдите на вкладку Общие и выберите Координаты в группе Выбор данных элемента.
11. Нажмите OK.

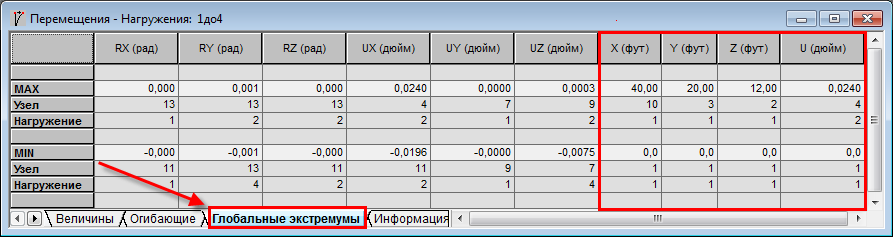

    В таблицу "Перемещения" будет добавлено четыре новых колонки (показано на рисунке ниже).

12. В таблице "Перемещения" перейдите на вкладку Глобальные экстремумы, расположенную в нижней части таблицы.

13. Закройте таблицы Перемещения и Усилия.
