Запуск расчета и просмотр результатов

В этом разделе вы узнаете, как выполнять расчеты и просматривать результаты проверки стальных элементов.

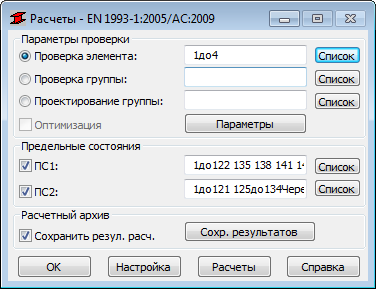

1. В диалоговом окне "Расчеты" установите значение 1-4 для параметра Проверка элемента.
2. В группе параметров "Предельные состояния" убедитесь в том, что для предельных состояний задано значение ПС1 и нажмите кнопку Список на той же линии.

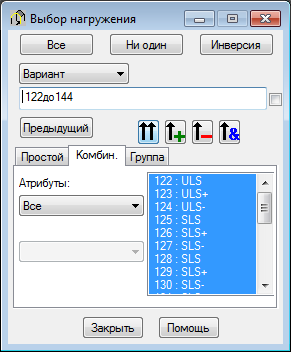

3. В диалоговом окне "Выбор варианта нагружения" нажмите Нет, чтобы удалить имеющийся выбор.
4. В нижней части диалогового окна перейдите на вкладку Комбин. и выберите все сочетания. (Удерживая нажатой клавишу <Shift>, выберите верхний и нижний элемент списка).
5. Щелкните значок . Сочетания вариантов нагружения добавляются в "Список нагружений", как показано на рисунке ниже.








6. Нажмите Закрыть.
7. В группе параметров "Предельные состояния" выберите ПС2.




   Прим.: Если выбрать и ПС1, и ПС2, расчет будет проведен таким образом, чтобы распознать нужный тип сочетания и применить корректное условие проверки (эксплуатационная пригодность или финальный проект).
8. В диалоговом окне "Расчеты" нажмите кнопку Расчеты.

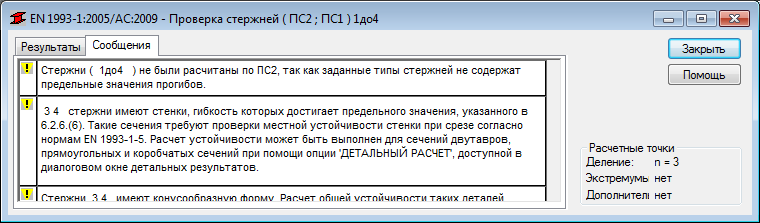

9. Откроется диалоговое окно "Проверка элемента", отображая самые значимые данные о сечениях. Вкладка Сообщения (как показано ниже) содержит важную информацию для инженеров, которую следует учитывать при выполнении следующих этапов проекта.




   Прим.: Сообщение "Конусообразная форма" напомнит инженеру, что примененная норма не учитывает применение формул проверки конусообразных форм, а также что используемый программой метод может не принести ожидаемые результаты.

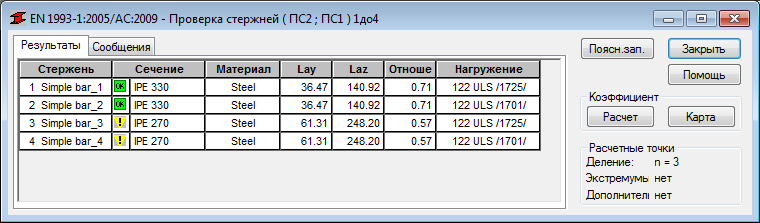

10. Вкладка Результаты содержит значки интерпретации результатов для каждого сечения (или группы сечений). В приведенном ниже примере два элемента одновременно и прошли проверку, и не прошли.

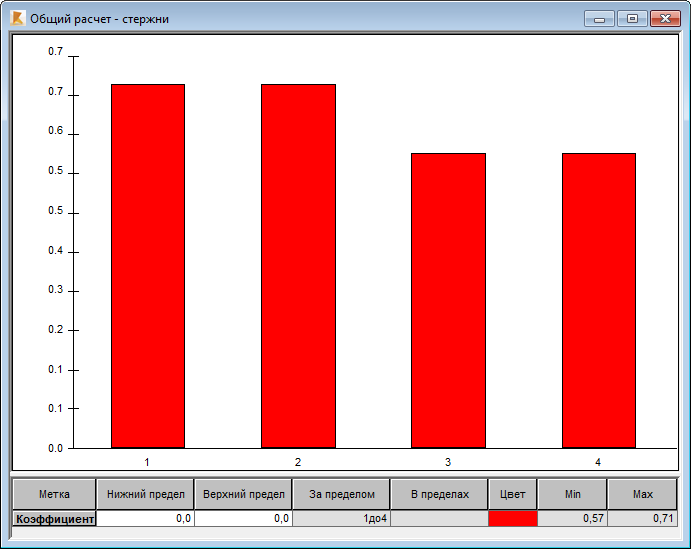

11. В области Отношение щелкните Расчет, чтобы открыть диалоговое окно "Общий расчет - Стержни" и просмотреть графическое представление данного отношения для проверенных элементов.




12. Закройте диалоговое окно.

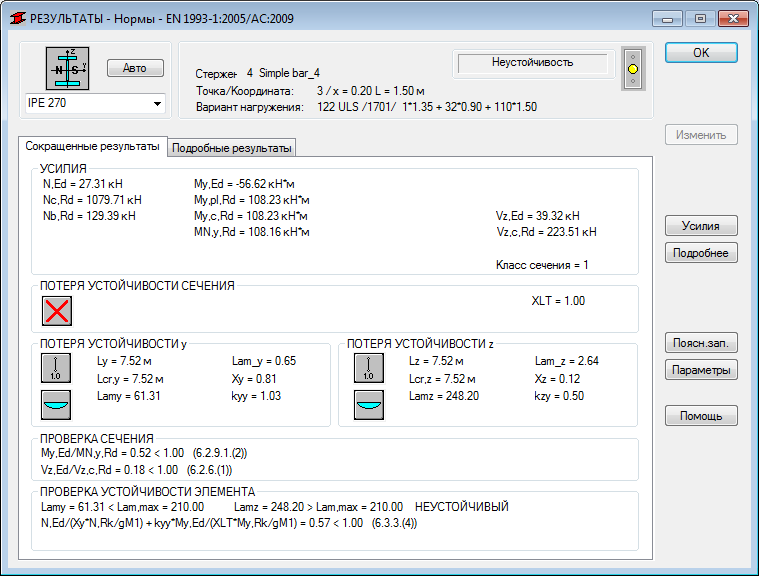

13. В диалоговом окне "Проверка элемента" щелкните один из желтых значков восклицания. . Откроется диалоговое окно "Результаты", указывающее на то, что в элементе присутствует нестабильность, как показано внизу.




    Прим.: Также можно создать примечание, включающее данную информацию, нажатием кнопки Поясн.записка в диалоговом окне. Пояснительную записку можно сохранить и распечатать.
14. Нажмите кнопку ОК, чтобы закрыть диалоговое окно "Результаты".
15. В диалоговом окне "Проверка элемента", нажмите кнопку Закрыть. Для этой проверки архивация не потребуется.
16. Нажмите Отмена, когда появится диалоговое окно "Архивация результатов расчета".
    Прим.: На следующих этапах инженеру может потребоваться несколько часов (или дней) на то, чтобы найти правильное решение, в зависимости от сложности задачи. Некоторые решения могут предполагать использование более твердой стали, увеличение диаметра сечений или изменение геометрии рам путем незначительного увеличения уклона балки или уменьшения расстояния между рамами.
17. Сохраните проект.
