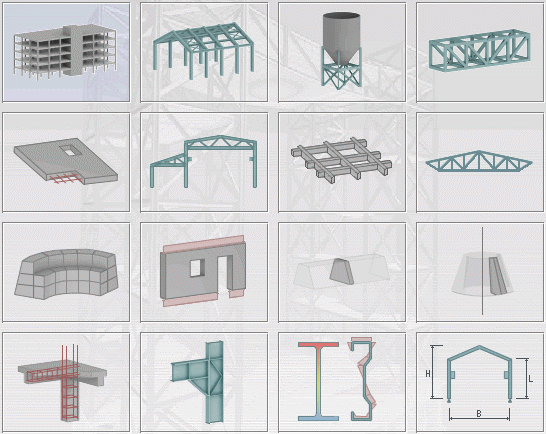

При создании нового проекта можно выбрать различные конструкции или модули проектирования. Компоновка приложения обновляется в зависимости от выбора.
Проектирование конструкции
Верхние три ряда кнопок (от проектирования плоской рамы до проектирования объемной конструкции) указывают стиль проектирования конструкции для построения вашего модуля.
- линейная нагрузка учитывается, как давление величиной 1 [Н/мм/м] = 1000 [Н/мм?];
- сосредоточенная нагрузка учитывается, как линейная нагрузка величиной 1 [Н/м] вместо [Н/мм].
- Сумма реакций интерпретируется аналогично (всегда на длине 1 м).
Тип осесимметричная конструкция моделирует твердое тело. Оно получается при вращении вокруг оси двумерного вертикального сечения.
Предполагается, что глобальная ось Z является вертикальной осью тела. Определяемая половина двумерного вертикального сечения располагается в положительной плоскости оси X. Для определения позиции вертикальной оси осесимметричной конструкции на виде конструкции в плоскости Х=0 добавлены дополнительные оси конструкции.
Нормы модуля проектирования
Следующие две кнопки (Проектирование ЖБ элемента и Проектирование соединений) указывают нормативные модули для построения элементов железобетонных конструкций и стальных соединений.
Проектирование сечения
Следующая кнопка (Определение сечения), позволяет задавать сечение стержня (сечения твердых тел и тонких стенок)
Параметрические конструкции
Последняя кнопка позволяет создавать типичные конструкции(простые пространственные конструкции каркасов).
