Эта опция используется для определения норм параметров элементов для итальянских норм CNR-UNI. Опция доступна:
- при нажатии на кнопку "Новый тип элемента" в диалоговом окне Тип элемента;
- при нажатии на кнопку "Параметры" в диалоговом окне Диалоговое окно "Определения".

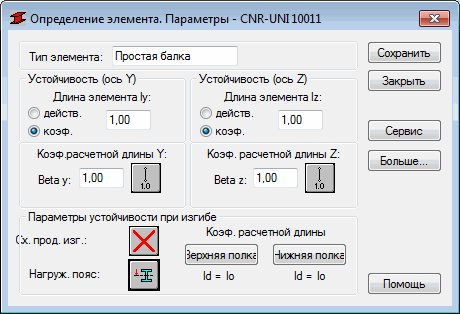

Диалоговое окно будет выглядеть так.
Для имени выбранного элемента отведено поле Тип элемента (в это поле можно ввести произвольное имя). В полях редактирования Устойчивость по осям Y и Z можно ввести приведенную длину элемента для соответствующих плоскостей. Определить длину можно двумя способами:
- Если выбрана опция действительный, введенная величина интерпретируется как приведенная длина элемента
- если выбрана опция Коэффициент, введенная величина интерпретируется как коэффициент, на который должно быть умножено значение фактической длины для того, чтобы получить соответствующую приведенную длину. Например, ввод значения 0.25 означает, что соответствующая расчетная длина равна 1/4 фактической длины.
Для одновременного определения нескольких элементов с различными фактическими длинами, но, например, с одинаковым шагом дополнительных опор, очень удобен второй метод. Если параметры набора должны быть сохранены как набор, ввод длины таким способом может оказаться эффективным. Ввод величины 1.0 гарантирует, что каждый определяемый элемент, имеющий длину Ly, будет получать в качестве расчетной длины свою фактическую длину.
Коэффициенты приведенной длины элемента в обоих направлениях (Бета_y и Бета_z) можно задать в диалоговом окне Коэффициент расчетной длины . Фактическая длина стержня (или сумма длин составляющих компонент) автоматически вводится в соответствующие поля.
Коэффициент расчетной длины зависит от условий опирания концов стержня в плоскости потери устойчивости. Расчетная длина может быть также определена в диалоговом окне Схемы продольной устойчивости, которое можно открыть, выбирая иконку с выбранным типом модели потери устойчивости. Здесь находятся типичные схемы. При выборе любой из схем значение коэффициента будет назначено или автоматически рассчитано.
Иконки в диалоговом окне разделены на две группы:
- Первая группа содержит иконки с изображением типичных (нормативных) схем закрепления элемента и соответствующие значения коэффициентов расчетной длины.
- Вторая группа содержит иконки опций, используемых для подсчета коэффициентов расчетной длины элементов многоэтажных рам.
Расчет на устойчивость осуществляется по умолчанию всегда в том случае, если в элементе появляется сжимающая сила, даже если эта сила незначительна по сравнению с другими внутренними усилиями. Программа не выполняет отдельного анализа, который определил бы, следует игнорировать эффекты потери устойчивости или нет. Если пользователь хочет устранить в вычислениях расчет на устойчивость, он должен выбрать последнюю иконку. Если иконка нажата, расчет потери устойчивости в процессе вычислений будет игнорироваться.
Опции, используемые при проверке типа потери устойчивости плоской формы изгиба, такие, как тип потери устойчивости, положение нагрузки и коэффициент приведенной длины при поперечной потере устойчивости могут быть выбраны в поле Параметры устойчивости при изгибе. При нажатии на соответствующую иконку открывается диалоговое окно для определения соответствующих параметров.
Опция Тип поперечной потери устойчивости используется для определения параметров потери устойчивости согласно нормам в зависимости от расчетной схемы элемента. Нормы требуют, чтобы была выбрана одна из включенных в нормы схем. Модели в форме иконок отражают соответствующие положения норм. Последняя иконка означает пренебрежение анализом потери устойчивости при вычислениях.
Расчет боковой потери устойчивости при плоском изгибе требует, чтобы пользователь назначил для стержня расстояние между сечениями, закрепленными от закручивания, - расчетную длину стержня при боковой потере устойчивости. Необходимо различать приведенную длину потери устойчивости для верхней и нижней полки, поскольку полки можно прикрепить по-разному, что приведет к появлению различающихся случаев нагрузки сжимающими силами. Необходимо предусмотреть значение коэффициента, умножение на который базовой длины стержня дает значение расчетной длины при боковой потере устойчивости. Длина lZ принята как базовая длина. Значение коэффициента может быть введено непосредственно или путем выбора иконки, представляющей типичный случай, для которого коэффициент будет выбран автоматически.
При нажатии на кнопку Больше, на экране появляется дополнительное диалоговое окно. В котором пользователь может определить остальные параметры стержня, описанные в нормах, такие как: коэффициент Анет/Агросс.
Нажмите кнопку Сервис для отображения дополнительного диалогового окна, Затем можно определить параметры типа стержня (предел смещения, исходное отклонение).
При нажатии на кнопку Сохранить добавляется тип стержня с определенными именем и параметрами к списку уже определенных типов стальных стержней.
