Параметры сейсмического расчета (чилийские нормы)

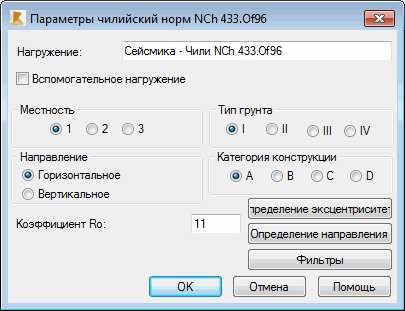

Параметры сейсмического расчета конструкции зависят от выбора сейсмических норм, по которым ведется расчет конструкции на действие сейсмических нагрузок. После выбора Чилийских норм в диалоговом окне Новый вариант или нажатия кнопки Параметры настройки диалоговом окне Тип расчета (вариант сейсмического расчета, определенный по данным нормам, должен быть выделен) на экране появляется следующее диалоговое окно.

Чтобы выполнить сейсмический расчет по данным нормам, необходимо определить следующие параметры:

• номер сейсмической зоны,
• Тип грунта
• Категория конструкции
• Направление
• Значение коэффициента Ro.

В нижней части диалогового окна находятся две кнопки: Определение направления и Фильтры.

Горизонтальная сила по подошве фундамента:

Q₀ = C * I * p,

где

• C – коэффициент по формуле:


  n, T' – характеристики типа грунта (см. таблицы 1 и 2 норм)

  A₀ – максимальное расчетное ускорение (см. таблицу 3 норм):

  сейсмическая зона = 1, A₀ = 0.20g

  сейсмическая зона = 3, A₀ = 0.30g

  сейсмическая зона = 3, A₀ = 0.40g

  R₀ – коэффициент уменьшения (см. таблицу 4 норм)

  T* - период формы колебаний с самым большим переносом эквивалентной массы в расчетном направлении

• I – коэффициент важности (см. таблицы 5 и 6 норм)
• W – общий вес сооружения над уровнем грунта.

Подробнее относительно метода расчета конструкции можно узнать в рассматриваемых нормах.
