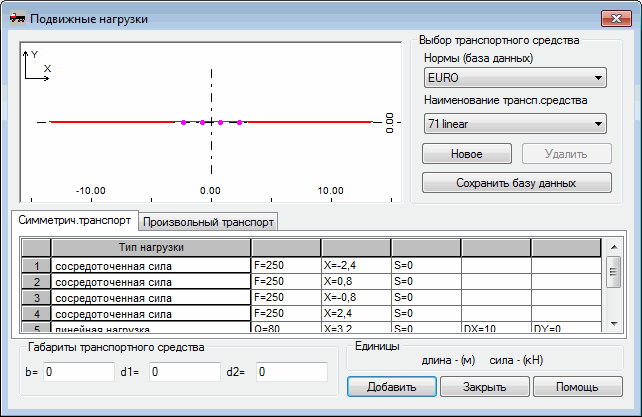

При выборе в диалоговом окне Подвижные нагрузки иконки Новое транспортное средство на экране появляется следующее диалоговое окно.
Транспортное средство представляется как система сил, которые образуют нагрузку в модели подвижной нагрузки. Транспортное средство перемещается по определенному маршруту на расстояние, которое в модели подвижной нагрузки рассматривается как шаг в направлении маршрута. Каждая отдельная позиция транспортного средства сохраняется как последовательная компонента нагрузки.
Транспортное средство может включать сосредоточенные силы, силы, действующие на линии, и плоские нагрузки, действующие на линейном контуре.
Данное диалоговое окно позволяет выбрать транспортное средство, которое будет добавлено к активному списку транспортных средств, расположенному в диалоговом окне Подвижные нагрузки. Доступны два типа транспортных средств:
- симметричные транспортные средства – это нагрузки, которые представляют собой пары сил, расположенных симметрично по отношению к оси транспортного средства в любом месте по длине оси. Силы определяются как вертикальные; возможные горизонтальные нагрузки, вызванные торможением, могут быть получены заданием величин коэффициентов маршрута. Транспортные средства такого типа используются, например, для моделирования мостовых нагрузок;

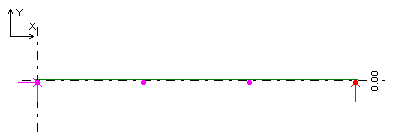

- произвольные транспортные средства – это нагрузки, которые определяются как сосредоточенные силы, приложенные в произвольных точках оси транспортного средства или на любом расстоянии от оси. Сосредоточенные силы могут быть заданы в направлении осей X, Y, Z локальной системы координат транспортного средства. Для данного типа транспортных средств коэффициенты маршрута не используются. Этот тип транспортного средства применяется, например, для моделирования нагрузок, создаваемых мостовыми кранами (пример определения такого транспортного средства показан на рисунке внизу).
Диалоговое окно разделено на несколько частей. Верхний правый угол диалогового окна содержит поле Выбор транспортного средства, в котором находятся два поля выбора: нормы (база данных) и имя транспортного средства. Кроме того, здесь находятся три кнопки: Кроме того, здесь находятся три кнопки:
- Новое – опция позволяет определить новое транспортное средство. В результате нажатия на кнопку Новое открывается дополнительное диалоговое окно, в котором можно назначить имя нового транспортного средства. Возможны две ситуации:
- если после определения нагрузок для нового транспортного средства пользователь нажимает кнопку Добавить, то транспортное средство будет добавлено только к списку активных транспортных средств в диалоговом окне Подвижные нагрузки;
- если после определения нагрузок для нового транспортного средства пользователь нажмет кнопку Сохранить (в базе данных), то появляется новое диалоговое окно, где можно выбрать базу данных (папку) транспортных средств, в которой можно сохранить новое транспортное средство;
- Сохранить в базе данных – опция позволяет сохранить транспортное средство в выбранной базе данных транспортных средств. Нажатие этой кнопки приводит к открытию диалогового окна, где можно выбрать базу данных (папку) транспортных средств, в которой можно сохранить новое транспортное средство;
- Удалить – удаляет выбранное транспортное средство из базы данных транспортных средств.
В верхнем левом углу изображается схематический рисунок выбранного транспортного средства.
Средняя часть диалогового окна содержит таблицу, дающую описание нагрузок выбранного транспортного средства. Robot предоставляет возможность задавать нагрузки следующих трех типов: сосредоточенная сила, нагрузка на линии и поверхностная нагрузка. Каждый параметр нагрузки, определенный для выбранного транспортного средства, может быть отредактирован (изменен).
Для отдельных типов нагрузки должны быть назначены следующие параметры (размеры представляются схематично на прилагаемых чертежах для типов нагрузки):
|
Сосредоточенная сила  |
Симметричные транспортные средства: F- величина сосредоточенной силы (единица: сила); X - значение координаты точки приложения силы (по оси транспортного средства); S – ширина пятна нагрузки. Несимметричные транспортные средства: FX,FY,FZ - значения сосредоточенной силы; X - значение координаты точки приложения силы (по оси транспортного средства); Y - значение координаты точки приложения силы ( в направлении, перпендикулярном оси). |
|
равномерно распределенная;   |
Симметричные транспортные средства: Q- значение нагрузки на линии (сила:длина); X – значение координаты линии, на которой приложена сила, (по оси транспортного средства); S – ширина пятна линейной нагрузки (только в направлении оси Y ); Dx – длина участка линии действия силы ( по направлению оси транспортного средства); Dy - длина участка линии действия силы (в направлении, перпендикулярном оси транспортного средства). Несимметричные транспортные средства: Как и в симметричном случае, но вместо S фигурирует Y - значение координаты точки приложения силы ( в направлении, перпендикулярном оси). |
|
Нагрузка на плоскость  |
Симметричные транспортные средства: P- величина поверхностной нагрузки (единица: сила/длина ^2); X - значение координаты линии, на которой приложена сила (по оси транспортного средства); S - ширина пятна поверхностной нагрузки (только в направлении оси Y ); Dx – длина стороны прямоугольника, на котором действует поверхностная нагрузка (по направлению оси транспортного средства); Dy - длина стороны прямоугольника, на котором действует поверхностная нагрузка (по направлению, перпендикулярному оси транспортного средства). Несимметричные транспортные средства: Как и в симметричном случае, но вместо S фигурирует Y - значение координаты точки приложения силы ( в направлении, перпендикулярном оси). |
Нижняя часть диалогового окна содержит два поля:
-
Габариты транспортного средства:
b – ширина транспортного средства;
d1 – расстояние между нагрузкой и передним краем транспортного средства;
d2 - расстояние между нагрузкой и тыловой стороной транспортного средства;
-
Единицы
силы – указание единиц для представления значений сил (единицы можно изменить в диалоговом окне Рабочие настройки);
длина - указание единиц для представления значений длины (единицы можно изменить в диалоговом окне Рабочие настройки).
Прим.: Единицы силы и длины также определяют единицу линейной или плоскостной нагрузки: единица линейной нагрузки выражается силой на единицу длины, а плоскостной нагрузки – силой на единицу площади (длину в квадрате).
