Подвижная нагрузка определяется выбором транспортного средства и заданием его маршрута по конструкции. Транспортное средство рассматривается как набор сил с заданными направлениями, величинами и точками приложения. На каждом шаге транспортное средство передвигается из одного положения в другое и для каждого его положения создается набор сил, действующих на конструкцию. Таким образом, вариант подвижной нагрузки трактуется как набор нескольких вариантов статического нагружения (последовательные варианты нагружения для каждого из положений транспортного средства).
Для варианта подвижной нагрузки пользователем может быть нарисован маршрут транспортного средства по конструкции. Более того, для отдельных положений транспортного средства или для всей последовательности положений могут быть изображены нагрузки, исходящие от транспортного средства, и результаты расчета (анимация подвижной нагрузки и результатов расчета).
Результаты, полученные для варианта подвижной нагрузки, могут быть представлены двумя способами. Первый способ состоит в представлении результатов расчета вариантов статического нагружения - для положений подвижной нагрузки, выбранных пользователем. Нагрузку можно передвигать шаг за шагом или воспользоваться анимацией перемещения транспортного средства и результатов расчета. Второй способ состоит в демонстрации изменений значений выбранной величины в заданной точке, связанных с движением нагрузки по конструкции, т.е. в изображении линий влияния выбранной величины.
Теперь будет показано, как можно построить линии влияния выбранной величины. Эта операция осуществляется при помощи опции "Линия влияния", которая доступна:

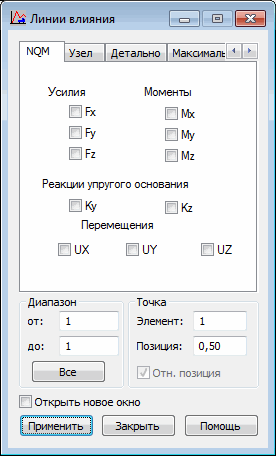

Данное диалоговое окно состоит из следующих закладок, доступность которых зависит от типа конструкции:
Последние четыре закладки доступны только для плит и оболочек.
Для получения линий влияния выбранной величины следует:
элемент - это поле позволяет задавать количество стержней или элементов, для которых программой Robot будут построены линии влияния выбранной величины, абсолюное и относительное положение;
положение - это поле позволяет определить координату (относительную координату) точки, в которой программой Robot будет построена линия влияния выбранной величины;
относительное положение - если эта опция включена, то положение точки, для которой строится линия влияния, будет определяться по отношению к длине стержня;

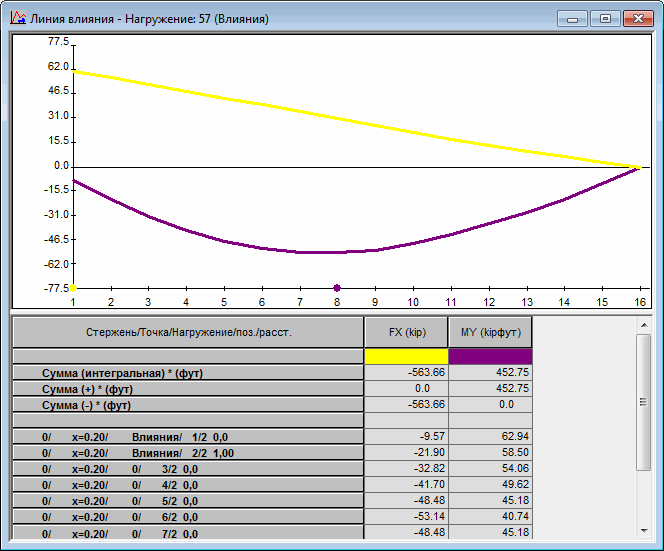

Открывается новое диалоговое окно (см. рисунок ниже), которое представит линию влияния выбранной величины. Оно делится на две части.
В верхней части таблицы для расчета подвижных нагрузок указываются величины интеграла графиков, показанных на виде. Значения интегралов приводятся как:
Необходимо помнить, что значение интеграла зависит от выбранной единицы длины, поскольку это значение выражается как произведение единицы измерения количества на графике и единицы измерения длины маршрута.
первая колонка - номер стержня (элемента), для которого строится линия влияния, положение точки на стержне (элементе), имя варианта нагружения подвижной нагрузкой, положение подвижной нагрузки и положение подвижной нагрузки в последовательности ее перемещения на конструкции;
две или три колонки (в зависимости от типа конструкции) - координаты положений транспотного средства в общей системе координат;
остальные колонки – значения выбранных величин, для которых строятся линии влияния;
