В этом разделе вы узнаете, как выбирать соответствующие нормы проектирования для нагрузок и применять к конструкции ветровые и снеговые нагрузки.
Прим.: Дополнительные сведения о снеговых и ветровых нагрузках приведены в следующей литературе:
- EN 1991-1-3 Еврокод: Воздействия на конструкции: Часть 1-3 Снеговые нагрузки
- EN 1991-1-3 Еврокод: Воздействия на конструкции: Часть 1-4 Ветровые нагрузки
- Чтобы убедиться, что соответствующие нормы нагрузок доступны, в строке меню выберите Инструменты >
(Рабочие настройки).

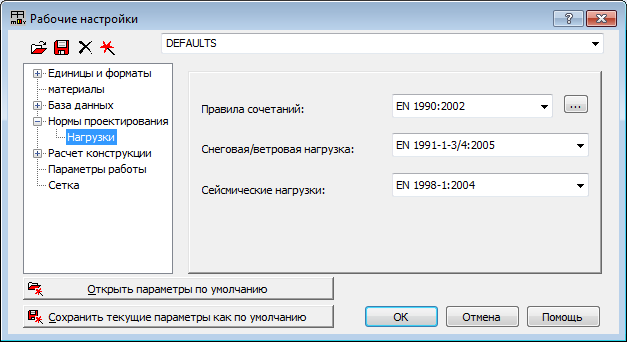

Прим.: Рабочие настройки определяют параметры только для текущего проекта. - В левой панели диалогового окна "Рабочие настройки" нажмите кнопку +, чтобы развернуть область Нормы проектирования, затем нажмите Нагрузки. Сочетания норм, снеговые/ветровые нагрузки и сейсмические нагрузки для текущего проекта будут отображены, как показано на иллюстрации ниже.
- Разверните раскрывающийся список Снеговые/ветровые нагрузки и завершите работу с EN 1991-1-3/4:2005. Нажмите кнопку ОК, чтобы закрыть диалоговое окно.

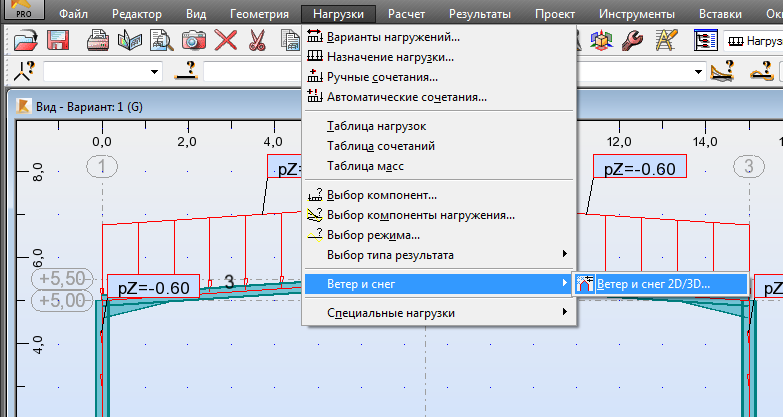

- Для применения новых нагрузок в строке меню выберите (как показано ниже) или на панели инструментов "Нагрузки стержня" (обычно с правой стороны экрана) нажмите кнопку
(Снеговые/ветровые нагрузки 2D/3D).

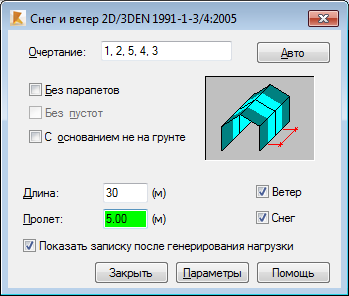

- В диалоговом окне "Ветер и снег 2D/3D" нажмите кнопку Авто, чтобы выбрать все существующие узлы и создать автоматическую огибающую, а затем установите следующие параметры:
- Общая глубина: 30,00 м
- Шаг пролета: 5,00 м
- Выберите Показать записку после генерирования нагрузки.
- Нажмите Параметры и просмотрите информацию в диалоговом окне. Оставьте параметры по умолчанию без изменений.
- Нажмите кнопку Создать.

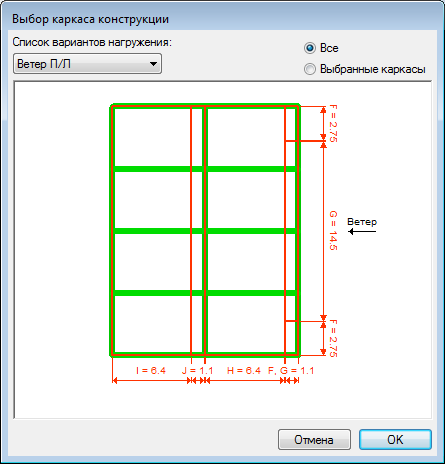

- В диалоговом окне "Выбор каркаса конструкции" убедитесь в том, что выбран параметр Все. Данный параметр позволяет создать ветровые нагрузки на всех каркасах конструкции.
- В области Список вариантов нагружения выберите Ветер П/Л. Этот параметр задает направление ветра справа налево, как показано ниже.
- Нажмите OK.

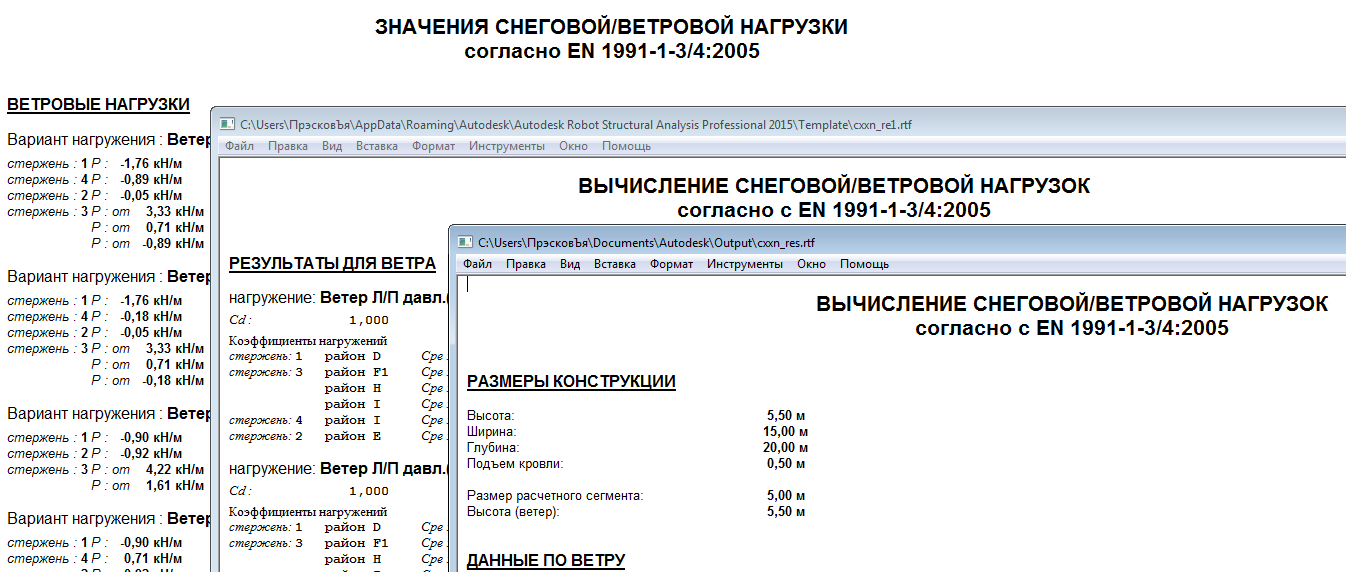

- Будут открыты три окна, содержащие различные комментарии к расчетам для ветровых нагрузок, результатов для ветра, размеров конструкции и данных по ветру, как показано на рисунке ниже. Комментарии к расчетам позволяют изучить все параметры созданных нагрузок.
- Закройте или сверните окна комментариев и диалоговое окно "Ветер и снег 2D/3D".

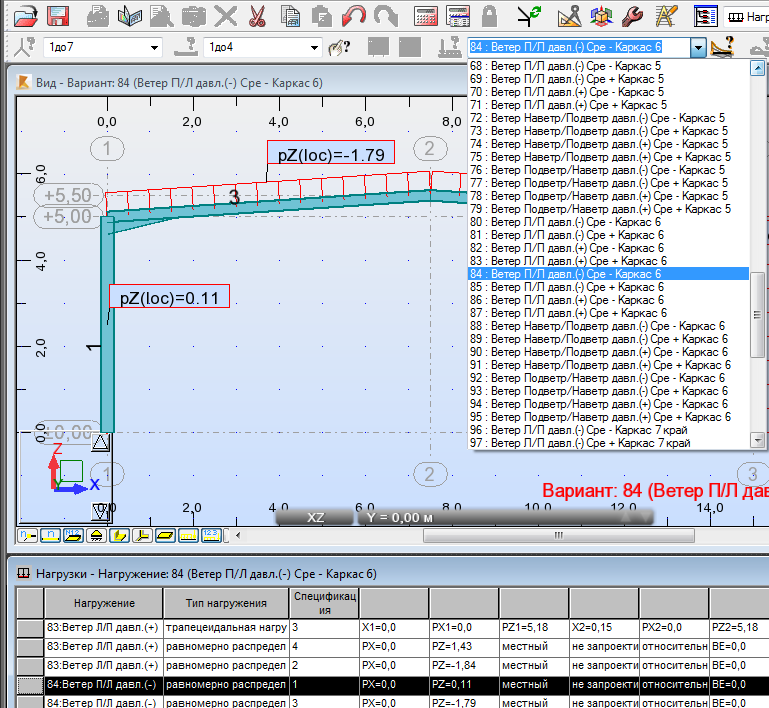

- Все нагрузки отображаются в окне вида. Для графического отображения каждого варианта нагружения выберите вариант нагружения в раскрывающемся списке "Варианты", как показано ниже, или выделите варианты в диалоговом окне "Нагружения - варианты".
- По окончании просмотра различных вариантов нагружения вернитесь к варианту G.
- Сохраните проект.
