Используйте это диалоговое окно для настройки моделирования ветровой нагрузки и формирования ветровых нагрузок.
Доступ
- Выберите Нагрузки
Моделирование ветровых нагрузок
Генерация ветровых нагрузок.
Вкладка "Общие"
- Направление ветра
- Отображение списка направлений ветра в соответствии с глобальной системой координат.
Прим.: По умолчанию выбрано направление X +. - Параметры ветра
- Укажите интенсивность ветра и отметку уровня земли.
- Воздействие ветра
- Укажите элементы, которые будут подвержены воздействию ветра, и следует ли считать проемы в панелях закрытыми.
- Генерация нагрузок
- Укажите, требуется ли создавать ветровые нагрузки автоматически или вручную.
Вкладка "Профиль ветра"
Используйте вкладку "Профиль ветра" для создания собственного профиля ветра.
Прим.: Ветровые нагрузки, созданные при помощи пользовательского профиля ветра, помечены как "переменные" в списке нагрузок, например "Моделирование ветра X + 20 м/с (переменная)".

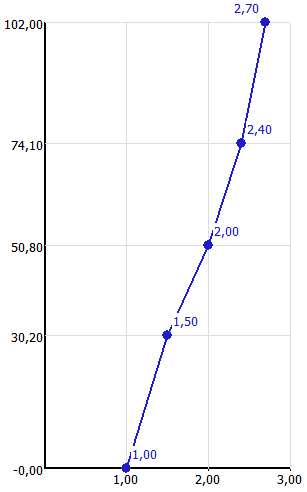

- График
- Щелкните мышью в любом месте кривой, чтобы создать точку, а затем перетащите эту точку к требуемому коэффициенту.
Прим.: Нажмите кнопку Сброс, чтобы восстановить профиль ветра, заданный по умолчанию.
Процесс формирования нагрузки
При запуске анализа отображаются следующие элементы.
- Отображение
- Нажмите кнопку Давление на элементы, чтобы отобразить шкалу давления на грани модели.
- Нажмите кнопку Шкала давления для изменения цвета шкалы.
- Результирующие силы
- Отображение равнодействующих сил, действующих на конструкцию в трех основных направлениях, и их изменения во время моделирования.
- Совместимо с ветром: в направлении ветра.
- Перпендикулярно: перпендикулярно к направлению ветра.
- Вертикально: в вертикальном направлении, согласно общей координате "Z".
- Процесс сходимости
- Отображение максимального значения результирующей силы относительно связующего значения коэффициента отклонения.
- Силы выше связующего значения отображаются красным цветом, а силы ниже связующего значения — зеленым. Прим.: Если включена автоматическая генерация, нагрузки генерируются, когда все результирующие силы находятся ниже связующего значения коэффициента отклонения.
- Создать нагрузки
- Остановка моделирования и создание рассчитанных ветровых нагрузок на элементы. Прим.: Моделирование может быть остановлено как в ручном, так и в автоматическом режиме. Если выбрано несколько направлений ветра, то при выборе этого параметра создается вариант нагрузки для текущего направления ветра, а для следующего направления ветра запускается новое моделирование.
