В разделе Параметры просмотра диалогового окна Настройки можно выбирать параметры для представления графиков.

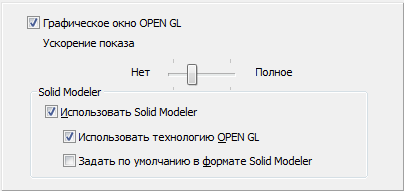

В верхней части диалогового окна имеются следующие поля:
- Графическое окно OPEN GL – при выборе данной опции, программа просмотра будет применять к конструкции графическое представление OPEN GL API©. Платформа OpenGL API способна поддерживать графические функции на плоскости и в трехмерном пространстве, такие как моделирование, преобразования, закрашивание, освещение и затенение.
- Ускорение показа – опция позволяет использовать функции, предлагаемые видеокартой пользователя для поддержки динамического представления.конструкции. Вид перерисовывается быстрее и непрерывно. С некоторыми видеокартами могут возникнуть проблемы с ускорением показа в программе Robot. В таком случае необходимо выключить опцию Ускорение показа. Вид будет перерисовываться медленнее, зато программа должна работать в стабильном режиме. Если продолжают возникать пролемы с изображением, необходимо уменьшить аппаратное ускорение в системе настроек видеокарты.
Поле Solid Modeler содержит опции, которые позволяют подбирать операции редактирования, основанные на Solid Modeler для выполнения булевских (логических) операций в программе Robot.
- ваша лицензия включает эту опцию;
- установлен модуль Solid Modeler .
Стандартная установка Robot не включает установку модуля Solid Modeler. Он должен быть установлен с использованием инсталляционного диска Robot.
Если включена опция Использовать Solid Modeler , то булевские операции будут выполняться с использованием модулей Solid Modeler.
Если включена опция Использовать OPEN GL технологию, то объекты, созданные с помощью Solid Modeler будут показываться с использованием механизмов OPEN GL, доступных в Solid Modeler.
Если включена опция Задать по умолчанию определение в формате Solid Modeler, то создание объемных объектов, доступных в программе Robot, будет происходить с одновременным создатием ебъкта в Solid Modeler. Если эта опция выключена, то объекты создаются в формате Robot, а использование некоторых операций редактирования в программе (секущие объекты, фаска и т.д.) может преобразовать их в объекты, сохраненные с помощью формата Solid Modeler.
Если включена опция Использовать Solid Modeler , то она оказывает влияние на работу некоторых опций в Robot:
- диалоговое окно Сочетания объектов изменяется в зависимости от того, какая выбрана технология для выполнения булевских операций;
- если выключена опция Использовать Solid Modeler , то опции редактирования Solid Modeler не доступны в меню. Только когда включена опция Использовать Solid Modeler, перечисленные опции доступны а меню и могут применяться пользователем.
При применении Solid Modeler, следует учитывать следующие ограничения:
- уже выполненная булевская операция не может быть изменена. Другими словами, после выполнения любой операции (например, вырезания отверстия в твердом теле) пользователь не может изменить или исправить параметры операции. Это можно решить, отменив операцию с помощью опции UNDO или выполнив дополнительные булевские (логические) операции для восстановления первоначального состояния конструкции;
- объемные элементы не могут сочетаться с оболочками. Это означает, что невозможно комбинировать эти элементы (оболочка не может проникать в твердое тело).
