В этом разделе вы узнаете, как добавлять балки и стены. Также вы узнаете, как осуществлять выбор и фильтрацию элементов для удаления ненужных столбцов.
- Вернитесь к виду в плане.
- В строке меню выберите Геометрия >
(Балки) или нажмите (Балки) на панели проектирования. - В диалоговом окне "Балка" выберите Тип сечения ЖБ балка и Сечение B 30x50

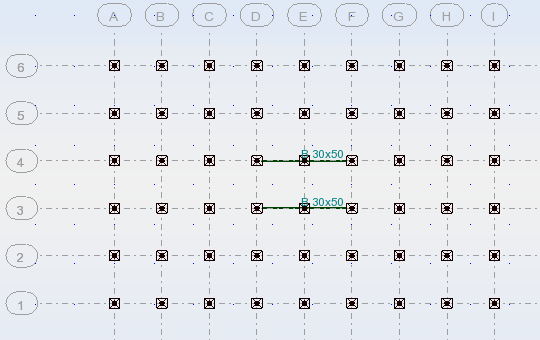

- Постройте балки из узла 3D к 3F и из 4D к 4F, как показано ниже.
- В строке меню выберите Геометрия >

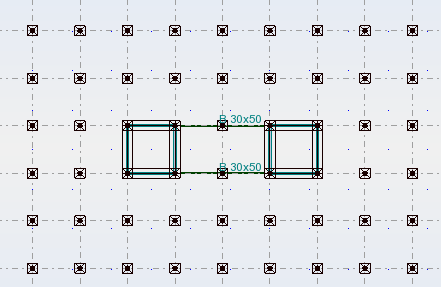

(Стены) или нажмите (Стены) на панели проектирования. - В диалоговом окне "Стена" задайте для параметра Толщина значение TH12_CONCR, для параметра Высота - 4 и для параметра Ориентация - Вниз. Постройте стены, как показано на иллюстрации ниже.
- Закройте диалоговое окно "Стены". Теперь необходимо удалить все ненужные колонны.

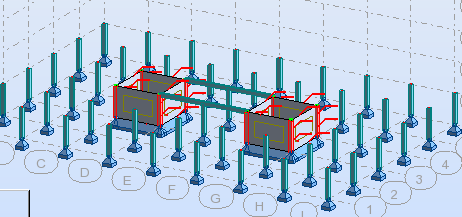

- Выберите стены и колонны в центральной части здания, не выбирая при этом балки.
- Перейдите к 3D-виду.
- На панели инструментов "Выбор" нажмите
(Выбор стержня).
Прим.: Панель "Выбор" (показана ниже) обычно закреплена непосредственно под стандартной панелью инструментов. Некоторые инструменты становятся доступными только при выборе элементов.
- В диалоговом окне "Выбор" разверните раскрывающийся список "Стержень" и выберите Плита. Затем выберите Нет. Из набора объектов будут удалены все плиты (стены) без удаления столбцов, как показано ниже.
- Закройте диалоговое окно и нажмите клавишу <Delete >.
- В диалоговом окне "Удаление фрагмента конструкции" выберите Нет, удалить только выбранные стержни (удалять соединительные балки сейчас не требуется) и нажмите Применить.
- Сохраните проект.
