В этом разделе вы узнаете, как добавлять перекрытия и добавлять проемы в них.
- Вернитесь к виду в плане.
- В строке меню выберите Геометрия >
(Полы) или нажмите (Полы) на панели проектирования. - В диалоговом окне "Пол" для параметра Толщина установите значение TH12_CONCR и выберите Прямоугольный.

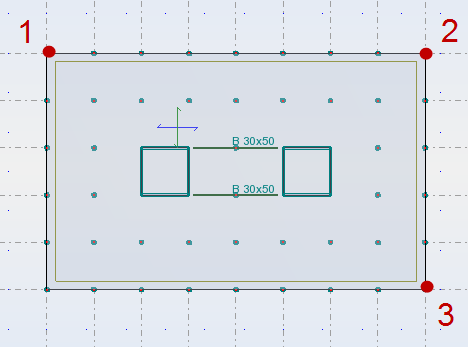

- Выберите точки прямоугольника, как показано на рисунке ниже, и закройте диалоговое окно.

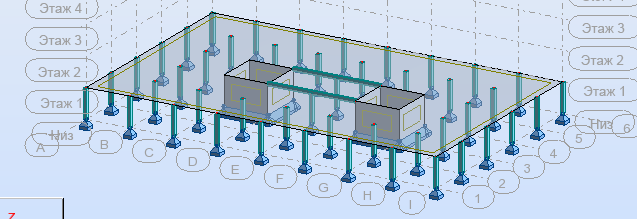

- Нажмите на вкладке "Просмотр" для отображения 3D-вида. Перекрытие проходит через шахты.
- Вернитесь к виду в плане.
- В строке меню выберите Геометрия > Объекты... >
(Прямоугольник) , или на панели "Проектирование несущих конструкций" нажмите

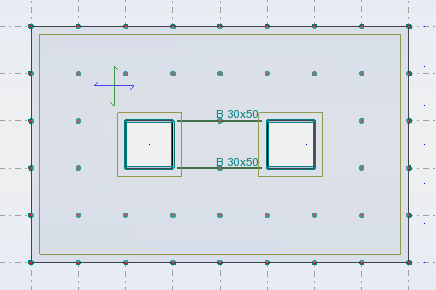

(Объекты), далее на панели "Объекты" нажмите кнопку (Прямоугольник). - Постройте прямоугольники внутри стен для проемов шахт, как показано на рисунке ниже.
- Сохраните проект.
