Определение размеров — вкладка "Опора" (ЖБ фундамент)

Вкладка "Опора" позволяет определить параметры опоры.

Доступ

Выберите Проектирование ЖБ элементов Имеющееся армирование, а затем создайте новый ЖБ элемент или откройте существующий.

По умолчанию это диалоговое окно доступно в нижней части вкладки "Фундамент - Просмотр" компоновки "Фактическое армирование". Открыть это диалоговое окно можно также следующим способом:

• Выберите ЖБ элемент Размеры.
• Нажмите (Определение размеров).

Элементы диалогового окна

Тип стакана

Определение типов стакана.

Доступны следующие типы соединения колонны с отдельным фундаментом:

• Ровный (плоский).
• С выпусками: для колонны/бетонной стены (со стыковой арматурой).
• С болтами: для стальной колонны (с болтовой связью).
• Шарнирный (1 шарнир): с отверстием для стальной колонны.
• Шарнирный (2 шарнира): с двойным отверстием для стальной колонны.
• Углубленный: для ЖБ колонны.
Прим.: Все перечисленные выше типы соединения "отдельный фундамент-колонна" доступны только для французских норм BAEL. Для остальных норм доступны только некоторые из выше перечисленных норм.

Размеры

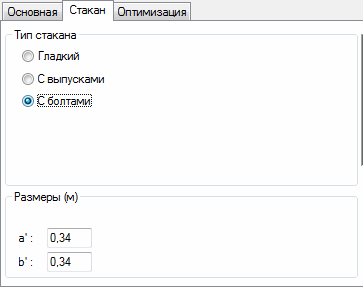

Укажите параметры размеров стакана.

Тип стакана один и тот же для каждого из стаканов.

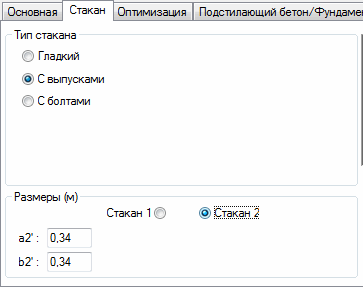

Если на вкладке "Общее" выбран отдельный фундамент с двумя колоннами, содержимое поля "Размеры" изменится. Все размеры показаны на схематическом чертеже стакана. После выбора опции Фундамент с двумя колоннами на закладке Основные содержание закладки Стакан изменяется (смотрите рисунок внизу). В поле Размеры становится доступной опция, позволяющая назначить геометрические размеры отдельно для каждого из стаканов.

Параметры армирования углубленного соединения расположены в диалоговом окне "Шаблон армирования" - "Опора" - "Шарниры или углубления".
