Определение контура плиты

В этом разделе вы узнаете, как определить контур плиты с проемом.

1. Продолжите работу в текущем проекте или откройте проект Plate_Preferences.rtd.
   Прим.: Учебные файлы находятся в папке C:\ProgramData\Autodesk\Examples\Tutorials.
2. Выберите Геометрия Объекты Полилиния — Контур.

   Откроется диалоговое окно "Полилиния — Контур".

3. Убедитесь в том, что в группе "Метод определения" выбран пункт Контур.
4. Нажмите Геометрия.

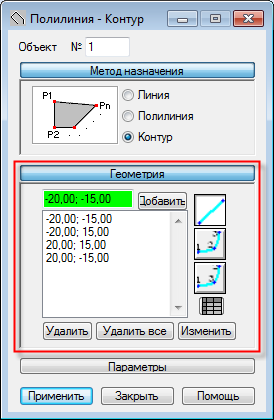

   В диалоговом окне появится поле редактирования геометрии.

5. Для создания контура плиты введите следующие координаты точек:
   • (-20,00, -15,00), нажмите Добавить.
     Важное замечание: Синтаксис координат зависит от региональных настроек Windows. В данном учебном пособии используются настройки "Английский (США)". Если требуется изменить настройки Windows, выберите Пуск Панель управления Язык и региональные настройки Формат.
   • (-20,00, 15,00), нажмите Добавить.
   • (20,00, 15,00), нажмите Добавить.
   • (20,00, -15,00), нажмите Добавить.
   • (-20,00, -15,00), нажмите Добавить.
     Прим.: После повторного ввода первого набора координат построение контура будет завершено, и он появится в области рисования.

   Другой способ: поместите курсор в поле редактирования геометрии и выберите координаты в области рисования.


6. Для создания проема введите следующие координаты точек:
   • (-10,00, 0,00), нажмите Добавить.
   • (-10,00, 5,00), нажмите Добавить.
   • (0,00, 5,00), нажмите Добавить.
   • (0,00, 0,00), нажмите Добавить.
   • (-10,00, 0,00), нажмите Добавить.
     Прим.: После повторного ввода первого набора координат построение контура будет завершено, и он появится в области рисования.

   Другой способ: поместите курсор в поле редактирования геометрии и выберите координаты в области рисования.


   Совет: Для добавления размерных линий выберите ИнструментыРазмерные линии. Для получения дополнительной информации о размерных линиях, доступных в Robot, см. раздел Размерные линии.
7. Закройте диалоговое окно Полилиния — Контур.

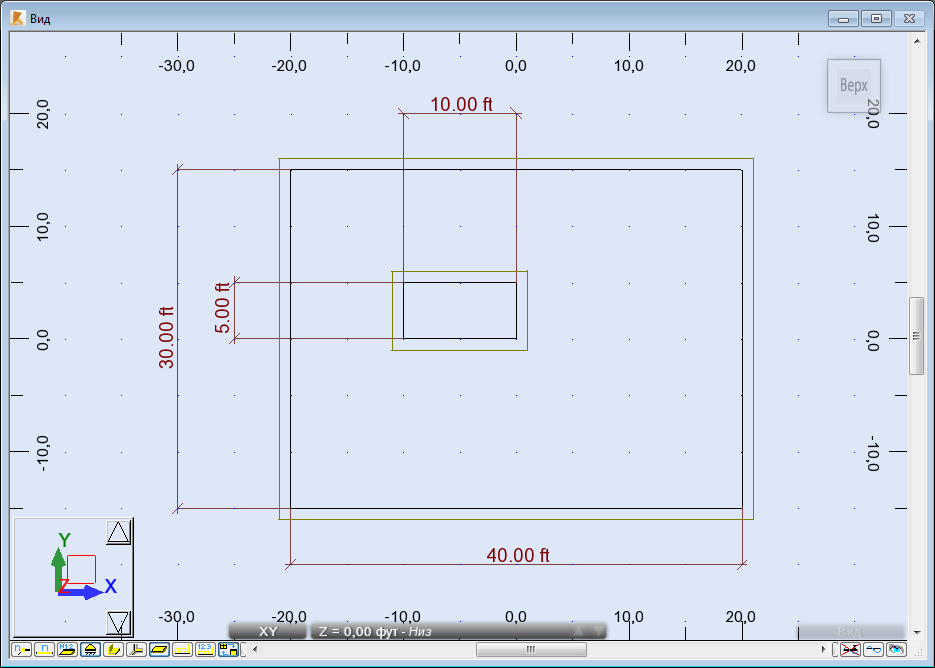

8. Нажмите (Вид Масштаб Показать все) для улучшения визуализации определенного контура.
9. Сохраните проект под именем Plate_Contour.rtd.
