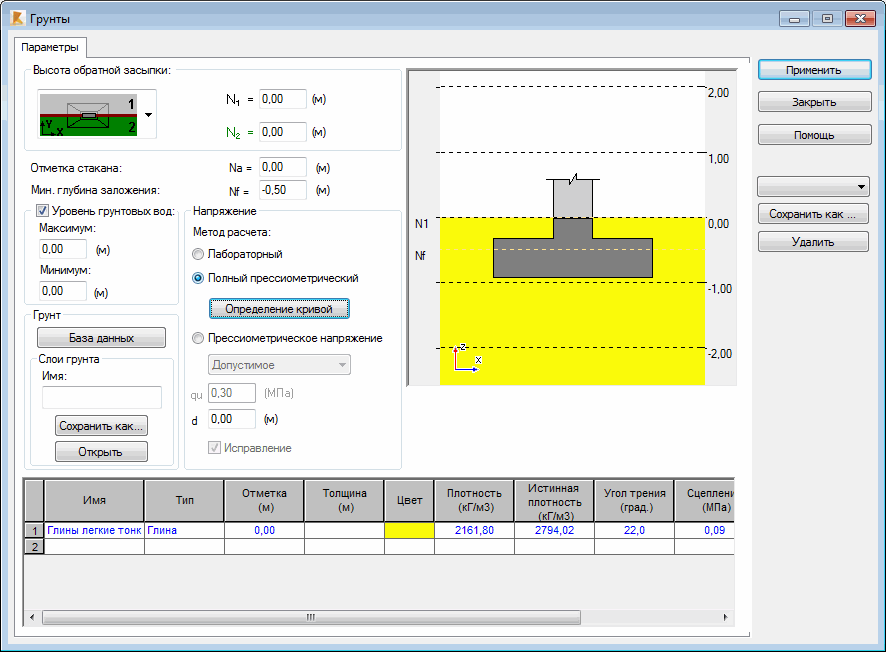

Если выбран экран Фундаменты - грунт, то можно определить характеристики грунта. Диалоговое окно Грунты можно открыть двумя способами: • на панели инструментов Определение грунта
;
• при выборе команды меню Конструкция > Грунт. Диалоговое окно позволяет задать характеристики грунта. В нижней части окна формируют геологический разрез.
Система ROBOT вместе с программой предоставляет базу данных для грунтов. Это дает возможность непосредственно применить корреляционные соотношения, описанные в соответствующих нормах. Если определены основные характеристики грунта, все другие характеристики вычисляются автоматически и представляются в таблице. В поле Имя располагается название выбранного профиля грунта (слоев). Таблица дает только те характеристики грунта, которые используются в расчете фундамента на естественном основании. Основные характеристики грунта можно изменять. Если выбраны новые значения основных характеристик, то остальные рассчитываются автоматически и помещаются в таблице.
Поля таблицы кроме тех, которые содержат основные характеристики, неактивны. Модуль проектирования фундамента на естественном основании предусматривает возможность сохранения и затем открытия назначенного профиля грунта (слоев) – этой цели служат кнопки Сохранить как и Открыть.Если выбирают французские нормы (DTU или Fascicule), то становятся доступными опции, позволяющие выбирать метод расчета напряжений (лабораторный, полный прессиометрический и прессиометрический метд напряжений. При выборе полного прессиометрического метода становится доступной дополнительная кнопка Определение.
Профиль грунта сохраняется в форме базы данных в формате XML и содержит параметры грунта. При выборе полного прессиометрического метода становится доступной дополнительная кнопка Определение огибающей.

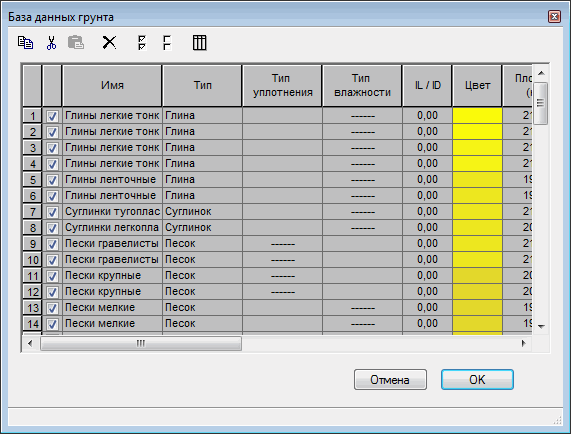

При нажатии на кнопку База данных на экране появляется следующее диалоговое окно. Эта опция позволяет вводить некоторые характеристики грунта в доступную базу данных грунтов.
Определение нового грунта начинается с выбора одного из уже существующих грунтов в поле Имя. Программа автоматически прочитает характеристики данного грунта. После выполнения этой операции можно свободно изменить параметры, а также назначить новое имя грунта.
В поле Напряжение можно определить допускаемое напряжение в грунте (см. Основные правила проектирования фундамента).
Для французских норм DTU 13.12 и Fascicule 62 Titre V программа позволяет выбирать метод расчета несущей способности грунта и определять характеристики, необходимые для расчета. Могут быть выбраны следующие методы и связанные с ними параметры расчета (см. Основные правила проектирования фундамента):
- Лабораторный метод – несущая способность грунта рассчитывается на основании характеристик в таблице грунта.
- Полный прессиометрический метод – необходимо определить кривую, основывающуюся на прессиометрическом исследовании, и глубину d, не учитываемую при расчете глубины фундамента.
- Прессиометрический метод напряжений - необходимо определить допустимое напряжение, состояние, для которого оно было определено, и указать, можно ли корректировать допустимое напряжение. Эти напряжения зависятот геометрии отдельного фундамента и влияния горизонтальных нагрузок. Необходимо также определить глубину d, не учитываемую при расчете глубины фундамента.
В верхней части диалогового окна можно определить следующие значения:
размер обратной засыпки N1, N2 (это поле может появляться в случае нескольких расположений фундамента), уровень стакана, минимальный относительный уровень. Если активна опция Уровень грунтовых вод, то становятся доступными два поля редактирования: минимальный и максимальный уровень грунтовых вод.
