Общие параметры

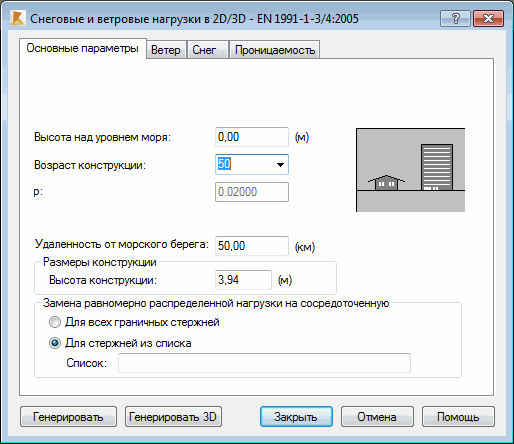

После открытия диалогового окна Cнеговые/ветровые нагрузки со списком опций и выбора закладки Общие параметры, на экране появляется, показанное ниже, диалоговое окно.

Данное диалоговое окно содержит основные опции, требуемые согласно выбранным в модуле Pабочие настройки национальным нормам. Как только пользователь выбрал опцию , на экране, в верхнем правом углу диалогового окна, отображается график.

Для норм Снег и Ветер, Еврокод1(французская версия), в верхней части диалогового окна расположены следующие опции:

• Департамент – позволяет выбирать департамент (район), в котором расположена конструкция;
• Кантон – позволяет выбирать кантон (область), в котором расположена конструкция.

Для норм Снег и Ветер, Еврокод1 (польская версия), в верхней части диалогового окна расположены следующие опции:

• Ветровые зоны - определяет норму ветровой зоны, в которой расположены конструкции;
• Снеговые зоны - определяет норму снеговой зоны, в которой расположены конструкции.

Следующие опции доступны для всех версий Еврокод1, нормы Снег и Ветер:

• Высота над уровнем моря – позволяет задавать высоту расположения конструкции над уровнем моря.
  Прим.: Высота над уровнем моря должна быть ВСЕГДА указана в метрах;
• Возраст конструкции- определяет возраст конструкции (n), который используется для расчета годовой вероятности превышения ветровой скорости P = 1/n;
• р - определяет годовую вероятность превышения скорости ветра, которая используется для расчета опорного значения номинальной скорости ветра qref.

Метод расчета опорного значения номинальной скорости ветра qref можно найти в описании параметров на закладке Ветер.

Кроме того, для норм Снег и Ветер, Еврокод1, (Польская версия), на закладке расположена опция Угол между направлением ветра слева и северным, позволяет задать угол между вектором нормали к левой стене конструкции и вектором направления на север.

Предыдущий параметр применяется при определении значения CDIR коэффициента для отдельных ветровых направлений. В польской версии норм Снег и Ветер Еврокод1, значение CDIR коэффициента зависит от географического направления, в котором дует ветер.

Это диалоговое окно разделено на несколько полей, содержащих определенные группы опций. В верхней части диалогового окна расположено поле Размеры конструкции, которое содержит опциюВысота конструкции, позволяющую определить высоту конструкции. Это значение используется для вычисления влияния ве.

Прим.: Высота здания определяется автоматически на основании позиций внешних узлов огибающей. Обычно, не требуется задавать значение Высота здания, но, если требуется определить собственное значение высоты для формирования ветровой нагрузки, то, например, можно задать высоту конструкции путем указания позиции на опорной конструкции. Если высота превышает значение огибающей, то используются пользовательские значения высоты для создания ветровой нагрузки.

Поле Замена равномерно распределенной нагрузки на узловую состоит из следующих опций:

• для всех граничных стержней - если включена эта опция, то снеговые и ветровые нагрузки, сгенерированные для всех граничных стержней, будут заменены на узловые;
• Для стержней из списка - если включена эта опция, то снеговые и ветровые нагрузки, сгенерированные для всех выбраных стержней огибающей конструкции будут заменены на узловые. Эти стержни должны быть указаны в поле Список. Список стержней может быть составлен вручную (вводят их номера) или графически. Снеговые и ветровые нагрузки для выбранных стержней будут сгенерированы в узлах.
