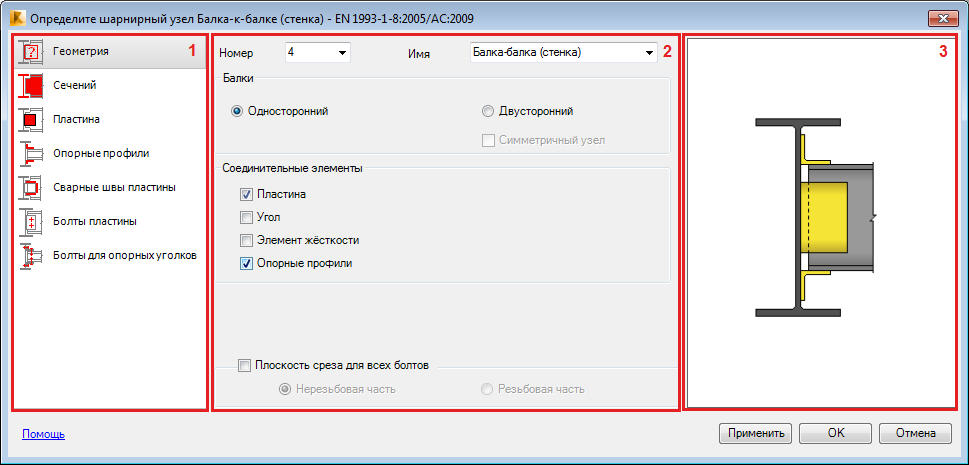

Диалоговое окно для создания соединений "главная балка-балка (стенка)" и "главная балка-балка (полка)" содержит 3 основные области:
- Слева находятся опции для выбора компонента, используемого для определения стального узла:
- геометрия;
- сечения;
- соединительные элементы (плита или углы);
- элементы жесткости (кронштейны или опорные профили);
- крепежные элементы (болты или сварные швы).
- В центре можно задать параметры выбранного элемента стального узла.
- Справа расположено окно графического просмотра определенного элемента соединения "главная балка-балка".
Прим.: Количество вкладок в данном диалоговом окне зависит от выбранного типа соединительного элемента или элемента жесткости, а также от типа соединения (болтового или сварного).
