В этом разделе вы узнаете, как запускать расчеты для проектов несущих конструкций.
- Продолжите работу в текущем проекте или откройте проект Structure-Project-Analysis.rtd.
Прим.: Учебные файлы находятся в папке C:\ProgramData\Autodesk\Examples\Tutorials.
- На стандартной панели инструментов нажмите кнопку

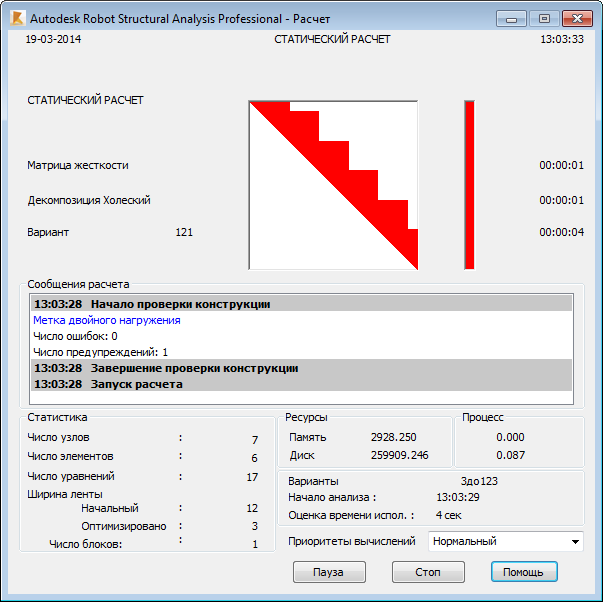

("Расчеты"). - Ход процесса отображается в диалоговом окне "Расчеты", как показано на рисунке ниже. Требуемый объем времени зависит от размера рассчитываемого проекта.

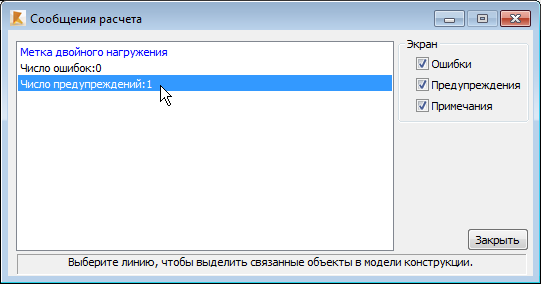

Прим.: Если модель была определена правильно, то в процессе расчета не должно отображаться никаких сообщений. Однако, если имеются проблемы с расчетом, будет открыто диалоговое окно "Сообщения расчета", показанное на рисунке ниже. Для любого подозрительного элемента (нет опор, отсоединенная деталь модели, слишком слабые элементы, слишком много ограничений и т.д.) будет показано предупреждение с просьбой проверить его. Несмотря на то, что некоторые из таких элементов могли быть созданы намеренно, не исключена вероятность их появления вследствие ошибок моделирования. В таком случае перед повторным запуском расчета в них должны быть внесены соответствующие исправления.
- После завершения расчета можно проанализировать его результаты, используя различные диалоговые окна, таблицы и графики.
- Сохраните проект.
