Просмотр результатов в графическом виде

В этом разделе вы узнаете, как открыть размещение "Результаты" и просмотреть графическую информацию (диаграммы) для конструкции, включая воздействие сил, напряжений и реакций. Кроме того, вы научитесь изменять настройки эпюров.

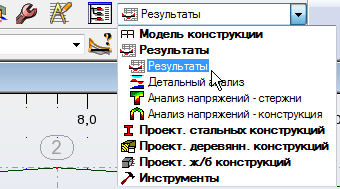

1. В стандартной панели инструментов разверните раскрывающееся меню "Листы" и выберите Результаты а затем снова выберите Результаты, как показано на рисунке ниже.

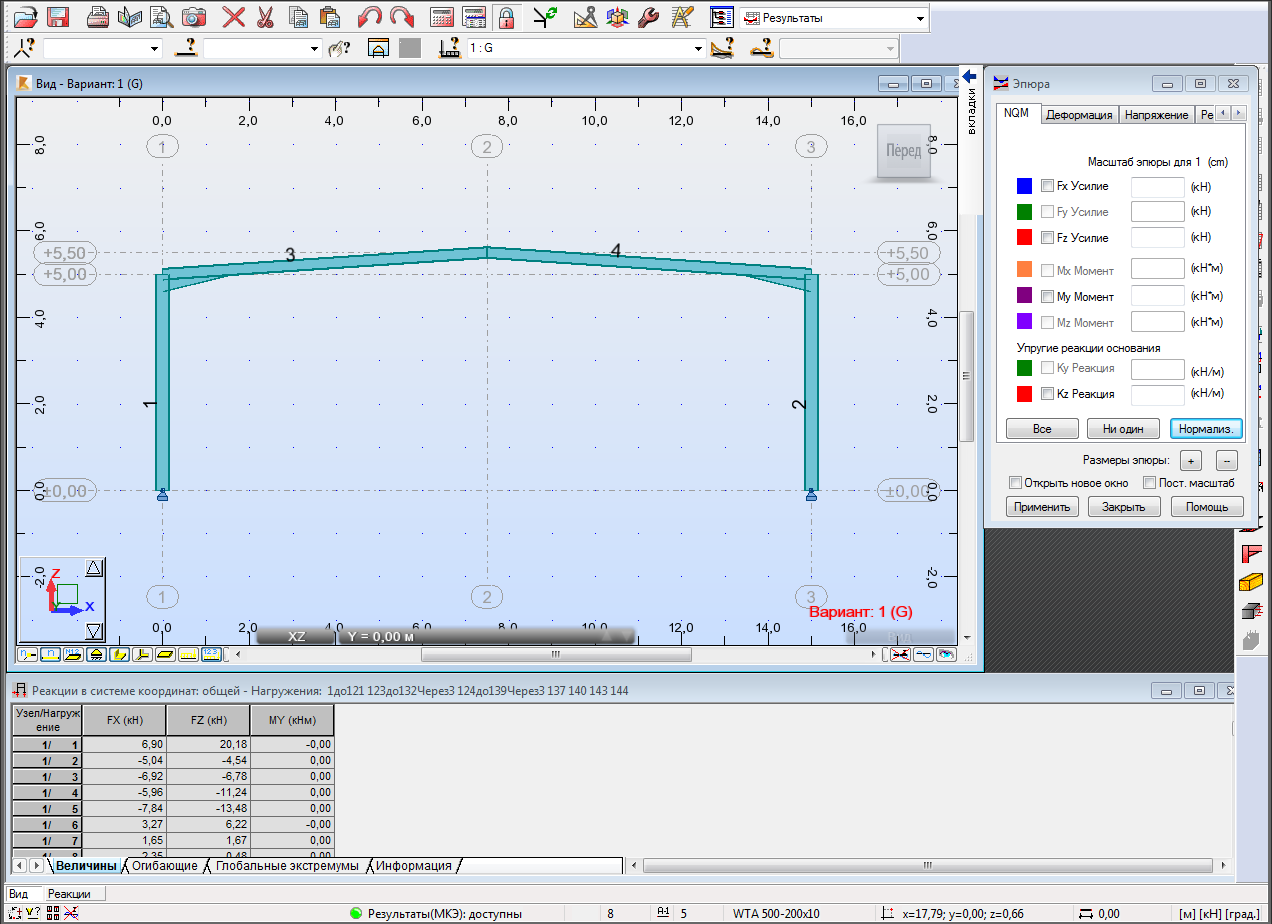

2. В расположении "Результаты" будет открыто диалоговое окно "Диаграммы" и таблица "Реакции", как показано на рисунке ниже.




3. На панели "Выбор" выберите тип варианта, который требуется отобразить. Убедитесь в том, что выбран ранее созданный вариант 1:G.
4. В диалоговом окне "Диаграммы" вы можете задать данные, которые требуется отобразить, включая внутренние силы (NQM) деформации, напряжения, реакции и армирование.

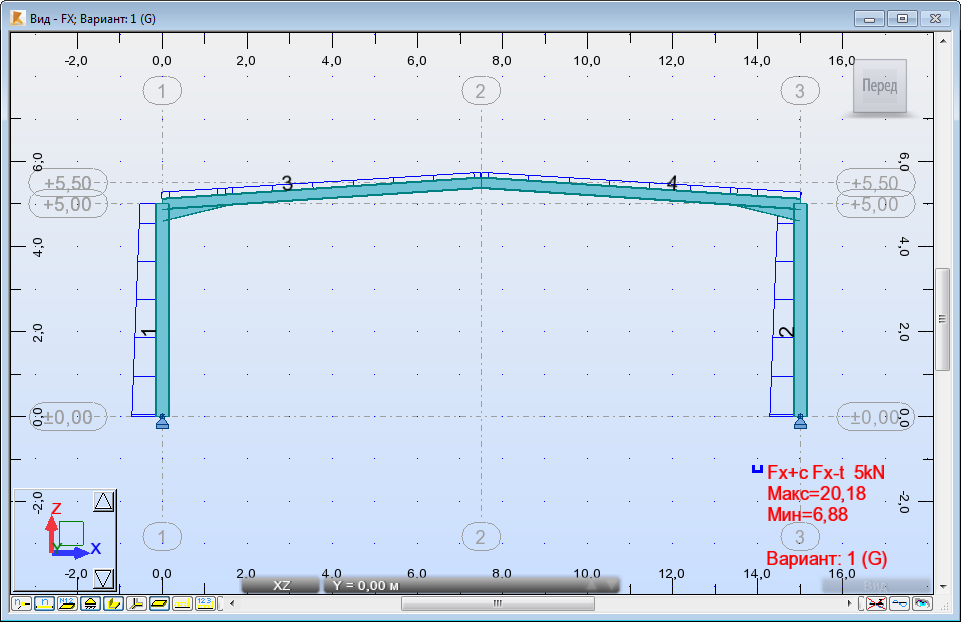

5. На вкладке NQM выберите Усилие Fx и нажмите кнопку Применить. На виде будут отображены силы, как показано на рисунке ниже.




   Прим.: Если требуется изменить размер компонентов эпюра, используйте кнопки "+" и "–" в нижней части диалогового окна, как показано на рисунке ниже. По умолчанию при выборе различных вариантов масштаб диаграммы не изменяется. Также вы можете открыть новое окно.






6. Щелкните кнопку "+" два раза, а затем нажмите кнопку Применить для увеличения размера усилий.
7. На панели "Выбор" измените Выбор вариантов для отображения другой диаграммы.
8. Теперь вы можете проверить другие варианты, а затем вернуться к 1:G для выполнения следующих шагов.

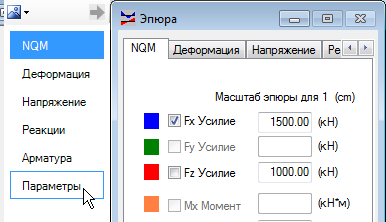

9. На вкладке Параметры содержатся настройки для видов. В диалоговом окне "Диаграммы" наведите курсор на стрелку рядом с заголовком, чтобы развернуть боковые вкладки, а затем выберите Параметры, как показано на рисунке ниже.




   Прим.: Использование боковых вкладок позволяет перемещаться от начала к концу списка без необходимости прокрутки между вкладками.

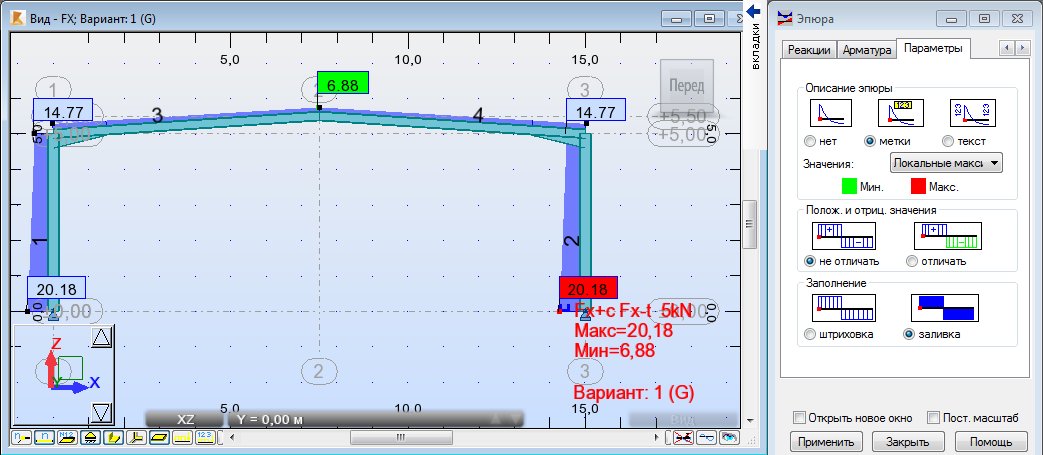

10. На вкладке Параметры установите для параметра Описание графика значение метки, а для параметра Заполнение - заливка, и нажмите Применить. Вид будет изменен в соответствии с этими параметрами, как показано ниже.




11. К виду могут быть применены несколько таблиц. Откройте вкладку Напряжения, выберите Максимум – S и нажмите кнопку Применить. Будут показаны нагрузки, выбранные ранее и напряжения.
12. На вкладке NQM снимите флажок Усилие Fx.

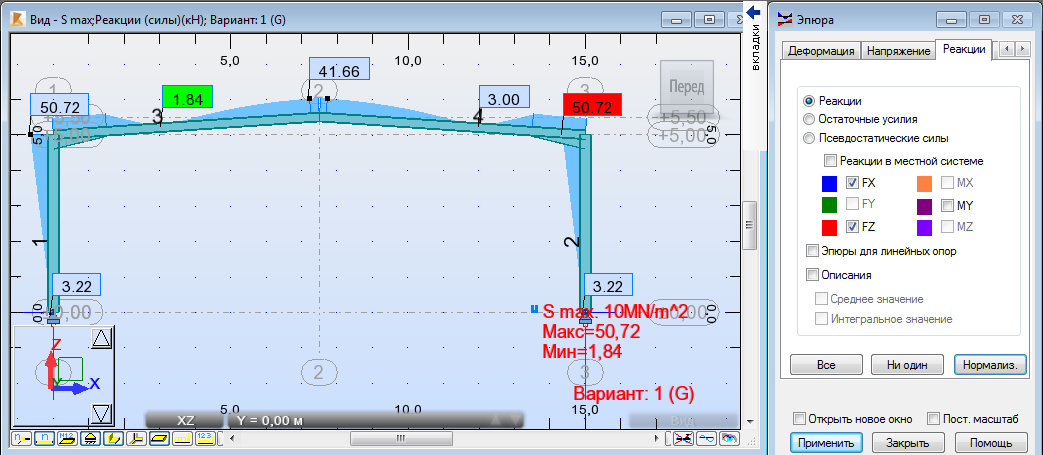

13. На вкладке Реакции выберите FX и FZ и нажмите кнопку Применить. Будет показана новая комбинированная диаграмма, как показано ниже.




14. При наличии свободного времени можно также отобразить другие сочетания.
15. Сохраните проект.
