Параметры расчета предельного равновесия доступны, при выполнении одно из следующих действий:
- при нажатии на кнопку Новый в диалоговом окне " Типы расчета и выборе опции Предельная устойчивость в диалоговом окне Описание нового нагружения;
- при выборе опции Предельная устойчивость в диалоговом окне Изменение типа расчета или при нажатии на кнопку Параметры в диалоговом окне Типы расчета (должен быть выделен тип расчета предельной устойчивости).
при выборе опции Предельная устойчивость в диалоговом окне Изменение типа расчета или при нажатии на кнопку Параметры в диалоговом окне Тип расчета (должен быть выделен тип расчета предельной устойчивости).

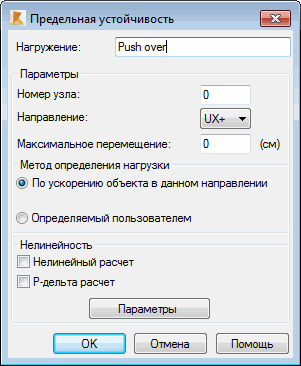

Здесь могут задаваться следующие параметры:
Нагружение - поле для ввода имени варианта расчета;

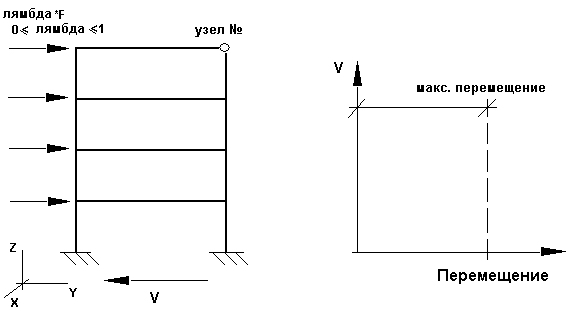

Номер узла – номер узла конструкции, относящегося к крыше конструкции (см. рисунок ниже);
Направление – направление внешнего воздействия на конструкцию в глобальной системе координат;
Максимальное перемещение – максимальное перемещение в выбранном узле конструкции (см. рисунок ниже).
В поле Метод определения нагрузки доступны следующие опции: По ускорению объекта в данном направлении; Определяемый пользователем. Если из перечисленных опций выбрана первая, то для того, чтобы определить вектор перемещения во время расчета предельной устойчивости, будет использован следующий алгоритм:
- Расчет вектора
, где K, M – матрица жесткости и матрица масс соответственно, Idir - вектор направления модуля; Φ dir - вектор предельного перемещения. - Нормализация:
, где
. - Определение коэффициента участия масс: Γ dir = (M Idir , F dir).
- Определение поперечных сил как: Fdir = γdir M Φ dir , где γdir - масштабный коэффициент.
Можно также задавать правую часть системы уравнений, записанной для точки 1. Пользователь может определить статическую нагрузку, которая дополнит набор сил, приложенных к конструкции. Алгоритм вычисления поперечных усилий (точки 2, 3, 4) идентичен описанному выше алгоритму.
Кроме того, доступны следующие опции нелинейного расчета:
Нелинейный расчет – влияние продольной силы;
P-Дельта расчет - учет эффектов второго порядка.
При нажатии на кнопку Параметры, открывается диалоговое окно Выбор нелинейных алгоритмов расчета, которое позволяет задавать параметры методов, применяемых для решения системы уравнений.
