曲面修改器

“曲面”修改器基于样条线网络的轮廓生成面片曲面。会在三面体或四面体的交织样条线分段的任何地方创建面片。将“曲面”修改器和“横截面”修改器合在一起，称为“曲面工具”。它们用以创建复杂曲面或有机曲面，就如飞机的机舱，或三维角色。

步骤 界面

应用“曲面”修改器创建面片曲面。

横截面修改器可以在“曲面”修改器之前进行应用，用以连接样条线以表示横截面。一旦创建了基本样条线网络并应用了“曲面”修改器，可以使用“编辑样条线”修改器编辑样条线，以调整模型，该修改器位于修改器堆栈中“曲面”修改器的下面。“曲面”修改器创建“面片”曲面后，可以通过添加“曲面”修改器上面的“编辑面片”修改器，对该面片做进一步的细化。

使用“曲面”工具进行建模所做的大量工作主要是在“可编辑样条线”修改器或“编辑样条线”修改器中创建和编辑样条线。使用样条线和“曲面工具”来建模的其中一个好处就是易于编辑模型。几乎在建模的所有阶段，都可以简单的通过添加样条线来添加鼻孔、耳朵、肢体或躯体。这使得它自身成为一种形式随意的组织建模途径：您想象所要构建的模型，然后创建和编辑样条线，直到满意为止。

注： 3ds Max 使用“编辑/可编辑样条线”和“编辑面片”修改器，为这个建模方法提供了简化的工作流程。有关详细信息，请参见使用“横截面”和“样条线曲面”工具创建面片对象。

曲面修改器基础知识

  1. 创建样条线对象。
  2. 确保“样条线”顶点可以形成有效的三面或四面闭合区域。样条线上互相交叉的顶点应当是重合的。

    要使样条线顶点重合，可以在“3D 捕捉”启用后拖动顶点使它们互相重叠。“3D 捕捉”必须要启用“顶点”或“终点”选项。在启用“3D 捕捉”的情况下，可以在创建新样条线时捕捉现有样条线上的顶点。也可以选择顶点，并使用“可编辑样条线”中的“熔合”选项使顶点重合。

  3. 使用“横截面”修改器来连接样条线横截面，除非要手动创建连接模型横截面的样条线。
  4. 应用“曲面”修改器，然后调整焊接阈值以生成面片对象。理想情况是，所有将形成面片曲面的样条线顶点都重合在一起；“阈值”参数即使在顶点没有很好重合的情况下仍然允许面片的创建。
  5. 也可以选择添加“编辑面片”修改器以编辑该面片曲面。
    提示： 生成样条线对象的参考副本，然后将“曲面”修改器应用到副本上并编辑原始样条线对象。在对原始样条线对象进行编辑时，在样条线形成三面或四面图形的同时，面片会出现在参考副本上。这允许在建模时查看着色曲面。

    可以对它进行进一步的操作，并将“镜像”添加给参考副本。在为头部或躯体的一侧创建样条线时，参考副本会显示整个模型。

使用曲面工具进行建模

使用“曲面”修改器来创建面片模型有两种主要的方法。

建模示例

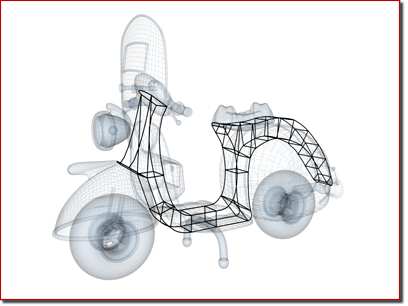

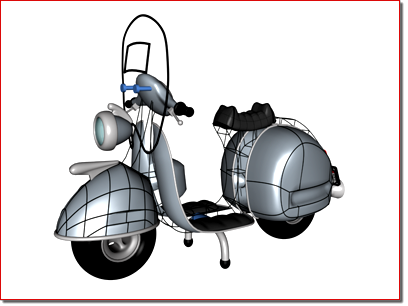

小型摩托车：形成躯体横截面的样条线

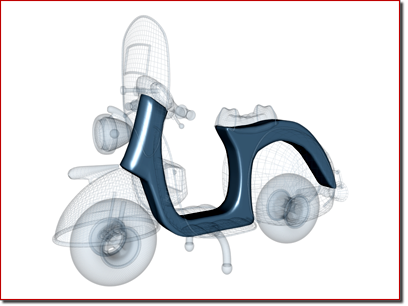

使用“曲面工具”的其中一种方法就是创建表示模型横截面的样条线，然后应用“横截面”和“曲面”修改器来创建面片曲面。

面：基于参考图象前面部分和参考图象剖面的样条线

将两个相交的纹理贴图多边形当作参考使用，来手动创建样条线网络。将物理雕塑上绘制的线作为附加的视觉辅助，以定位本例中的样条线。如果手动创建样条线的话，那么可以不必使用“横截面”修改器。

在对样条线网络进行编辑时，会动态地更新参考副本的面片曲面。这样可以在操纵样条线网络时查看着色面片模型，以识别并更正曲面异常。

此组图片显示了样条线网络、由“曲面”修改器所创建的面片以及外星人角色的着色视图。

其他详细信息

过程

示例：了解有效样条线：

  1. 在“顶”视口中，使用 “创建”面板 （图形）“多边形”创建三个多边形：一个三边多边形、一个四边多边形和一个五边多边形，每个约宽 100 个单位。
  2. 确保所有的样条线形成一个对象。可以 将“编辑样条线”修改器应用到其中一个多边形上，并使用“附加”来添加其余的多边形对象，以实现此目的。
  3. 从“修改器列表”中选择“修改器”菜单 “面片/样条线编辑”“曲面”。

    注意，三面多边形和四面多边形的样条线形成了面片，而五面多边形却没有。五面样条线不会形成三面或四面闭合区域。要使它成为有效的样条线，必须有一条线与该多边形相交以形成三面区域和四面区域。

  4. 在修改器堆栈中，再次高亮显示“编辑样条线”修改器。在“几何体”卷展栏上，启用“创建线”，然后创建一条线将五边多边形一分为二。

    线的起点和终点应该与多边形上的顶点重合。并不需要严格的重合；“阈值”参数会基于它们的接近度来熔合样条线顶点。

  5. 在修改器堆栈中，再次高亮显示“曲面”修改器。现在该五面多边形就成了一个面片对象，它由一个四边形面片和一个三角形面片组成。
    注： 如果样条线对象没有变成面片，可以增加“曲面”修改器的“阈值”参数直到出现面片为止。

示例（续）：调整样条线形状：

  1. 在修改器堆栈中， 展开“编辑样条线”修改器的层次，然后高亮显示“顶点”子对象层级。
  2. 在“顶”视口中， 选择五边多边形的顶部顶点。3ds Max 将显示

    两个向量控制柄。可以在任意轴上移动这些控制柄。

  3. 在主工具栏上，启用 （“选择并移动”），然后在“顶”视口中四处拖动控制柄。

    样条线的形状就会发生改变。

  4. 在修改器堆栈显示区域下，启用 （“显示最终结果开/关切换”）。

    更改面片形状以适合样条线。

界面

“样条线选项”组

阈值

确定用于焊接样条线对象顶点的总距离。所有在彼此阈值内的顶点/向量将视为一个整体。阈值使用“单位设置”对话框中设置的单位。

注： 样条线控制的控制柄也将视为顶点，因此设置较高的“阈值”级别可以产生意想不到的结果。
翻转法线

翻转面片曲面的法线方向。

移除内部面片

移除通常看不见的对象的内部面片。这些面是在封口内创建的面，或是相同类型闭合多边形的其他内部面片。

仅使用选定分段。

“曲面”修改器只使用“编辑样条线”修改器中选定的分段来创建面片。

注： “分段子对象”不必留在“编辑样条线”修改器中。

“面片拓扑”组

步数

步数字段微调器用以确定在每个顶点间使用的步数。步数值越高，所得到的顶点之间的曲线就越平滑。
