从“位置视图”选项卡中进行浏览的步骤

从元件树视图或“详细信息和连接”窗格中的元件表达移动到图形中的符号。

1. 单击“项目”选项卡 “项目工具”面板 “管理器”。 查找

2. 在“项目管理器”中，单击“位置视图”选项卡。

3. 若要从“位置视图”选项卡中浏览元件标记，请执行以下操作之一：

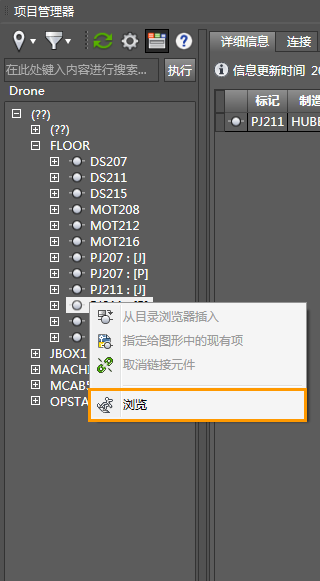

   • 在元件树视图中的元件上单击鼠标右键，然后选择“浏览”。

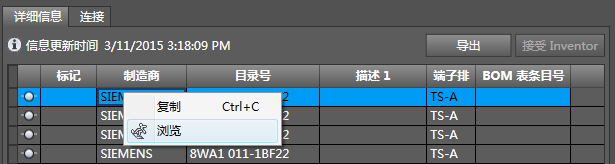

   • 单击“显示详细信息和连接”，然后单击“详细信息”选项卡。在表格中的元件上单击鼠标右键，然后选择“浏览”。

4. 若要浏览线号，请单击“显示详细信息和连接”，然后单击“连接”选项卡。选择一行或一组行，单击鼠标右键，然后选择“浏览”。
5. 若要缩放至特定实例，请执行以下操作之一：

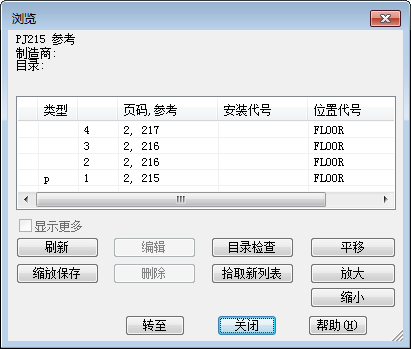

   • 在“浏览”对话框中选择一行，然后单击“转至”。
   • 双击“浏览”对话框中列出的任何参考。


   图形将会自动打开（如果尚未打开）。
