将 AutoCAD Electrical 项目链接到 Inventor 项目以实现项目交换和互操作性。

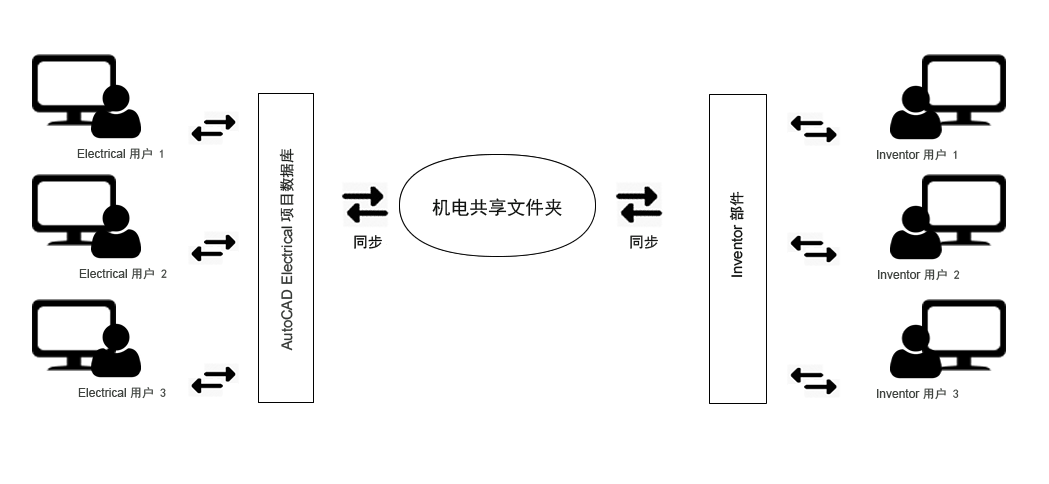

机电项目集成了机械和电气规程，以为产品开发提供合作互连的设计体验，从而让用户能够在实时环境中并行工作。可以通过创建机电链接文件连接您的 AutoCAD Electrical 和 Inventor 项目。可以将机电链接文件保存在网络上的一个共享文件夹位置，以便 AutoCAD Electrical 和 Inventor 用户可以访问。建立连接后，可以使用同步功能在 AutoCAD Electrical 和 Inventor 设计之间启动数据交换。
链接项目提供了以下功能：
- 将二维原理图表达与三维模型相关联
- 实时同步项目设计数据
- 在 AutoCAD Electrical 中查看导线长度等物理特性，这有助于评估实际导线长度
- 查看机械用户定义的属性并将它们与在 AutoCAD Electrical 中定义的电气属性进行比较，这有助于您使元件特性在逻辑方面和物理方面相一致
- 将元件、布线和连接详细信息输出为 Microsoft® Excel 格式以快速创建报告
- 基于 AutoCAD Electrical 中定义的连接在 Inventor 中自动布置导线和电缆
若要查看有关链接项目的元件和布线数据并保持数据同步，请使用：
- AutoCAD Electrical 中“项目管理器”中的“位置视图”选项卡
- Inventor 中的“位置视图”
同步
机电项目通过同步来管理和维护 AutoCAD Electrical 和 Inventor 项目之间的数据完整性。机电项目同步操作在数据交换过程中使用推拉方法。对于 AutoCAD Electrical 用户：Inventor 数据将被首先“拉入”，且元件树视图将更新，然后 AutoCAD Electrical 数据将推送到 Inventor。如果您与网络断开连接并断开与链接文件的连接，则同步将会失败，您可以继续在图形文件中脱机工作，并使用“位置视图”选项卡管理元件。可以在网络中重新建立与链接文件的连接后，同步您的脱机工作。
重复使用
在合作互连环境中工作时，通常的做法是重复使用现有项目。您可以通过执行“复制项目”操作重复使用您的机电链接项目，为复制的项目创建新机电链接文件，或者纠正所复制的机电链接文件中的数据。
Vault
在协作设计的环境中，多个人员可以同时对一个项目进行处理。可以使用 Autodesk Vault 管理您的机电项目。在使用 AutoCAD Electrical 和 Autodesk Vault 时，您应将机电链接项目或单独的图形检入到 Vault 位置。当您登录到 Vault 后，可以在“项目管理器”中执行诸如检出和刷新等其他 Vault 任务。
