本部分介绍如何获取包含多零件部件的非本机 Inventor 文件，并将其转换为轻量级资源以在 Factory Design Suite 布局中使用。有三个主要步骤：
- 导入要转换为资源的模型。
- 重组部件。
- 将模型转换为资源。
导入模型
在此第一个步骤中，您需要导入要转换为资源的模型。有关其他详细信息，请参见将模型插入到 Factory 布局。
- 启动 Inventor，然后在“Factory”选项卡上单击“新建布局”。
- 在“Factory”功能区上选择“插入模型”并找到部件文件。

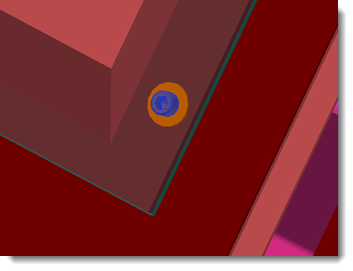

- 确认模型位置，以确保其位于 Z 轴上所需的位置。通常，机座将位于地板上。
- 单击鼠标右键，选择“完成”以放置模型。
如果需要进行进一步调整，请单击“设置定位面”以选择要放置在地板上的面，然后单击“完成”。

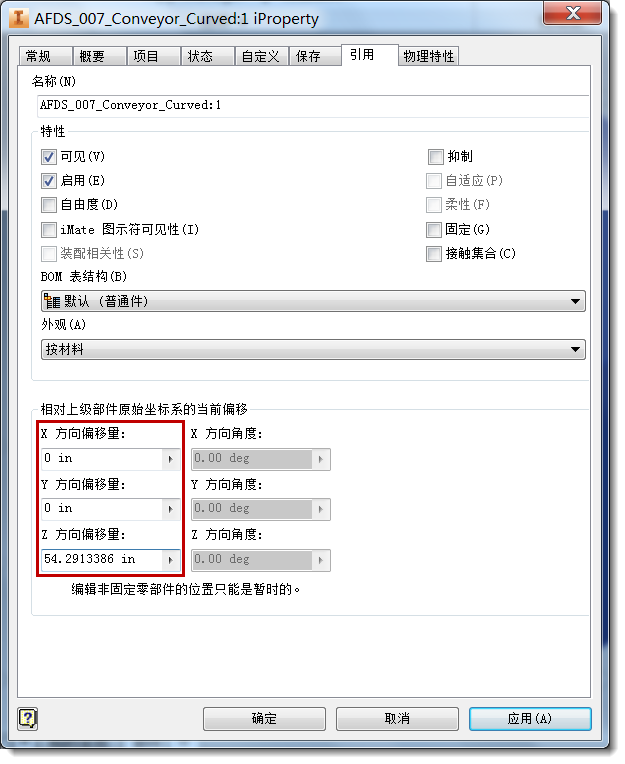

如果原始模型具有预定义的插入点，则您可以查看定义的坐标，并更改当前坐标以进行匹配。在“模型”浏览器中的模型上单击鼠标右键，选择“iProperty”，然后单击“引用”选项卡。注： “Z 方向偏移量”表示您选择的定位面，因此不需要更改。
- 单击窗口顶部的“保存”图标，或者按 Ctrl+S 以保存文件。
重建文件结构
现在，您可以设置文件的结构以反映要创建的各个资源。

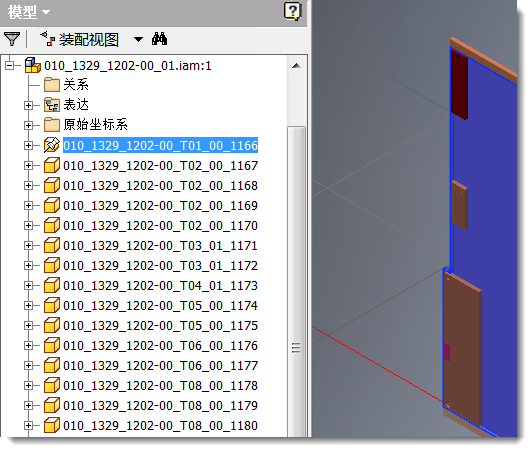

- 在“模型”浏览器中单击导入的部件旁边的 +。

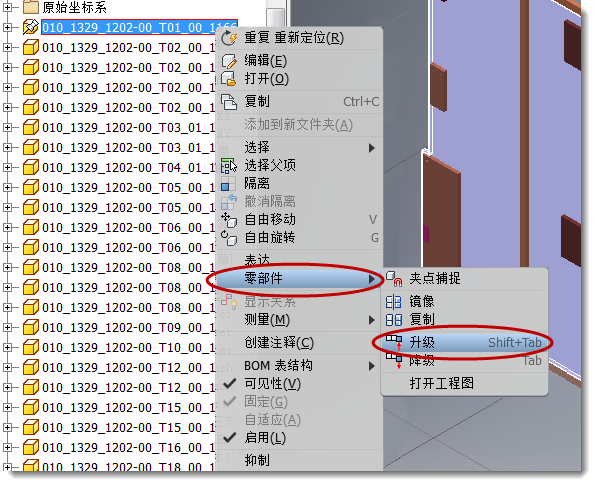

- 找到要转换为资源的项目。单击鼠标右键，选择“零部件”，然后选择“升级”。

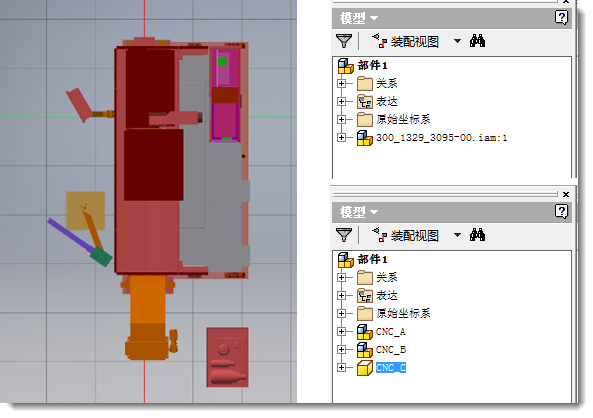

消息“重建结构操作可能导致功能丢失...”将会显示。单击“是”以继续。注： 您也可以在浏览器中拖放项目以对模型进行重新排列和分组。 - 重复步骤 2，直到根据需要结构化所有项目。在本示例中，该文件已重建结构，以将三个项目（CNC_A、CNC_B、CNC_C）转换为资源并维护其关系。
- 单击窗口顶部的“保存”图标，或者按 Ctrl+S 以保存文件。
关闭部件细节（可选）
本部分介绍如何使用“抑制”选项控制零部件的可见性，该内容仅适用于部件。
- 在“模型”浏览器中找到部件，单击鼠标右键，然后选择“打开”。

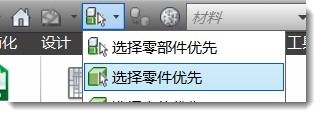

- 从菜单栏中，将选择优先级更改为“选择零件优先”。
- 在模型中，找到您要为其关闭可见性的项目。
- 选择项目，单击鼠标右键，然后选择“选择”>“零部件大小”。选定零件的大小将用于搜索模型并亮显所有相同大小或更小的零件。在对话框中更改大小以更改选择条件，然后单击绿色复选标记以开始搜索。
- 在亮显项目上单击鼠标右键，然后选择“抑制”以将其从视图中隐藏。在浏览器中该项目将会被删除。
- 单击窗口顶部的“保存”图标，或者按 Ctrl+S 以保存文件。
设置转换选项

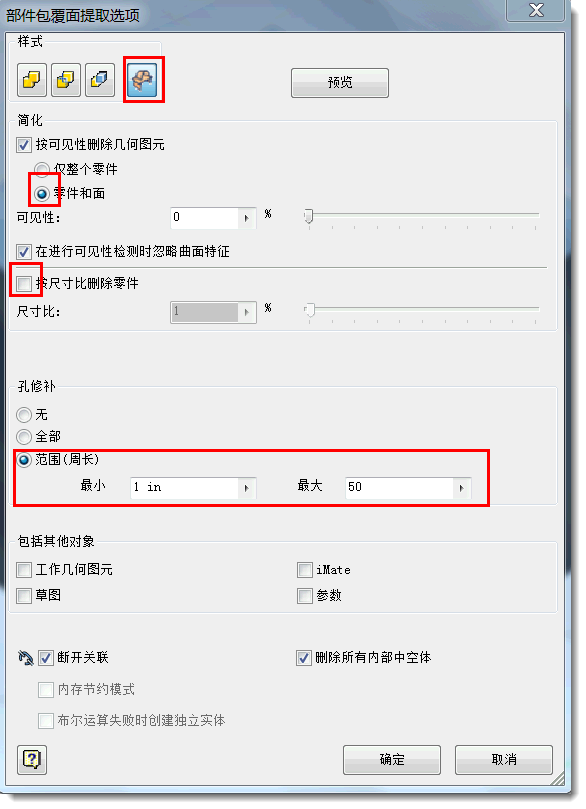

“转换为资源”命令使用包覆面提取功能来简化文件。正确配置简化选项对于成功创建轻量级模型至关重要。
这些设置存储在位于 ProgramData 文件夹中的 SimplificationSettings xml 文件：
C:\ProgramData\Autodesk\Factory Design Suite 2016\Settings\ SimplificationSettings.xml
有关自定义设置的信息：

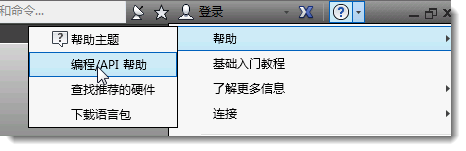

- 选中“帮助”（位于 Inventor“?”下拉菜单中）。
- 选择“编程/API 帮助”。
- 搜索 DerivedAssemblyDefinitionObject。
