检查管道段的液压性能

目测检查选定的管道段并检查其水力坡降线和能量坡降线的数据。识别过载管道和浸水检查井。调整 AEP 设置以模拟不同雨水级别条件下的模型性能。

1. 如果对排水管网做出更改后一直未运行过“调整排水管网尺寸”，请先运行它。

   单击

2. 单击 ，检查性能。

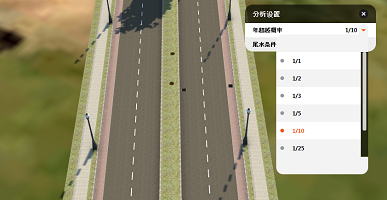

3. （可选）在选择第一个管道接头之前，根据需要调整 AEP 设置。默认设置 = 1/10。

4. 遵循画布底部的工具提示说明进行操作。
注： 您无法从（通过）道路或地形表面选择地下排水结构。导航到曲面的下方以选择结构。

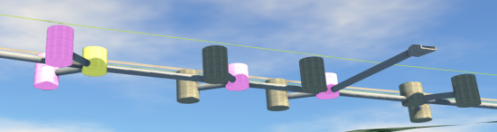

• 选择第一个管道接头。（所选接头以黄色亮显）。


  若要在开始分析之前更改选定的管道接头，请单击该接头将其取消选定，然后选择另一个接头。

• 选择第二个符合条件的接头。（以紫色亮显。）

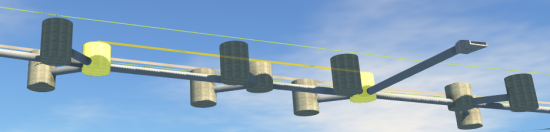

• 等待分析的管道段现在标示在两个黄色接头之间。

5. 单击 Enter 键以开始分析。

“检查性能”返回：

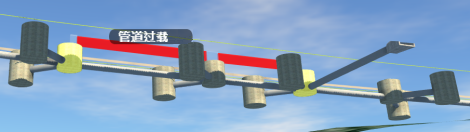

• 标记过载进水口或浸水检查井。

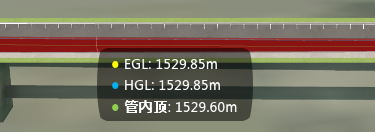

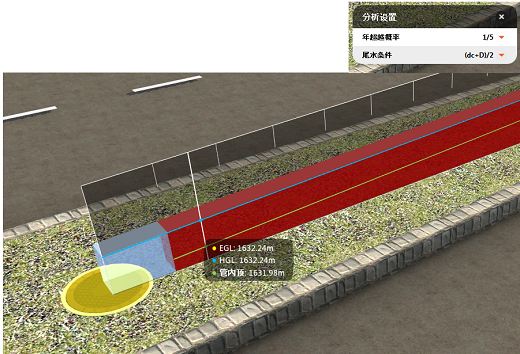

• 水力坡降线和能量坡降线的视觉分析，针对管道的外部进行测量。若要检查数据，请将光标移动到沿填充边界框的垂直条。


  蓝色条：管道中的水深（而非水流）；即，水力坡降线。

  绿线：管道的外部或内部。

  黄线：能量坡降线。
