研究注射位置

在此步骤中，您将使用“填充预览”工具来研究具有不同注射位置的填充图案。

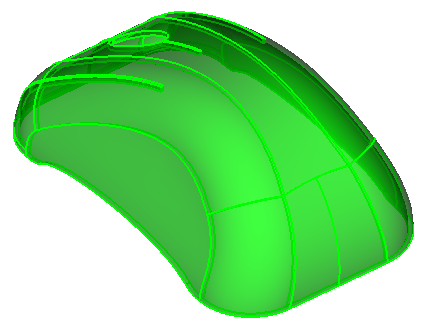

1. 旋转零件以便看到鼠标的背面，如图所示。



2. 依次单击 （“主页” > “成型工艺设置” > “注射位置”）。

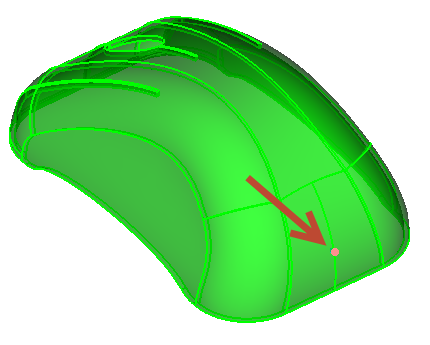

3. 单击零件后端的零件，如图所示。位置是否精确并不重要。



4. 单击 Synergy 窗口左侧“方案任务”列表中的“填充预览”。



5. 依次单击 （“结果”选项卡 > “动画”面板 > “播放”）以动画方式显示结果。

6. 停止动画。选择黄色的注射位置圆锥体并将其拖动到零件上。观看新位置的动画。

7. 如果需要，四处移动注射位置。

8. 完成后，取消选择“填充预览”。

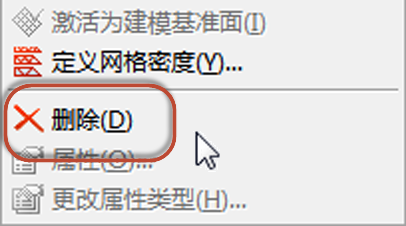

9. 选择所有注射位置，单击鼠标右键，然后选择“删除”。



10. 单击鼠标右键，然后选择“完成注射位置”。确保没有黄色的圆锥体留在零件上。
