分析模型是指对结构物理模型的全部工程说明进行简化后的三维表示。 分析模型中包含了构成工程系统的结构构件、几何图形、材质属性和荷载。
结构的分析模型由一组结构构件分析模型组成，结构中的每个图元都与一个结构构件分析模型对应。以下结构图元具有结构构件分析模型：结构柱、结构框架图元（如梁和支撑）、结构楼板、结构墙以及结构基础图元。
任何一个结构图元的分析模型中都包含：
- 实例参数
- 物理材质属性
- 相对于结构构件自身的默认位置
- 相对于投影平面的位置，为放置位置或调整位置
分析模型是在创建物理模型时自动创建的，可以导出到分析和设计应用程序。

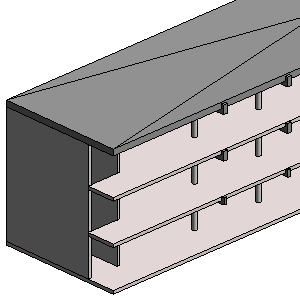

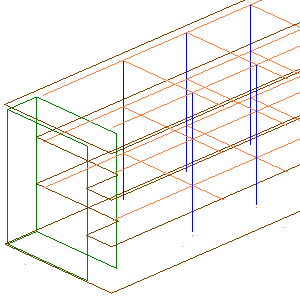

| 物理模型 | 分析模型 |
|---|---|
 |
 |
在 Revit 中创建物理模型，并使其位于表示物理结构的视图中。 可将物理模型视为一组生产图纸。 在构建物理模型的同时将动态创建分析模型。 Revit 将为您维护分析模型。
您在物理模型中看到的结构图元的粗略表示不是分析模型。 分析模型最初在几何方面要依赖物理模型，但这两者可被视为相互无关的对象。
