关于分析链接

分析链接就是一个连接两个单独的分析节点的图元。创建分析链接可以简化和加快模型的结构分析，使对结果的影响保持在可接受的范围。

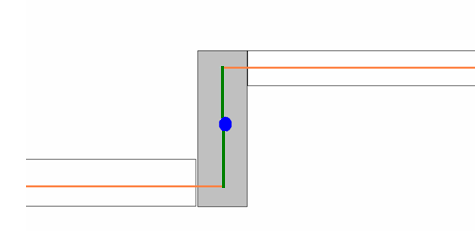

分析链接可能用于某些情况，例如连接偏移柱或梁，或者为刚性地板膜片建模。将基于下面定义的规则从分析梁到分析柱自动创建分析链接。

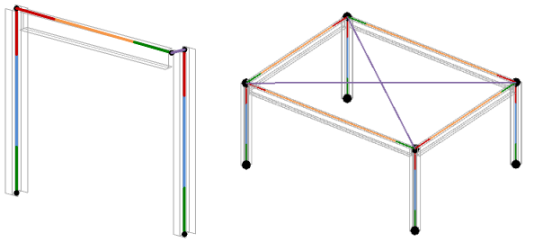

分析链接（偏移柱和刚性地板隔膜）

可以将分析链接设置为完全刚性链接或在全局方向发布。这些分析图元为分析模型提供刚性链接，而不添加真实的物理对象。

分析链接是“分析模型”属性下柱和梁的一个实例属性。对于梁，可选择“开”、“关”或“来自柱”。

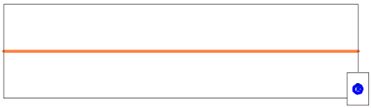

重叠但不需要连接梁的物理模型的柱可以与梁有分析链接。

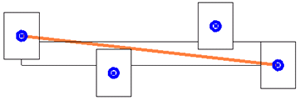

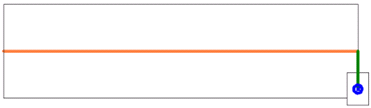

这种情况下，柱是分析链接的潜在对象，如下图所示。

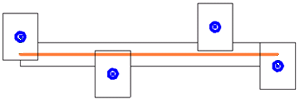

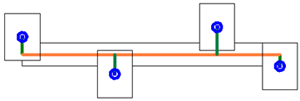

跨越多个柱的梁同样可以支持分析链接。下图中的所有柱无论是否连接，都可以与梁有分析链接。

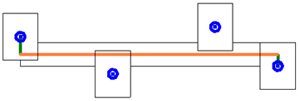

下表显示基于柱和梁的设置的分析链接行为。
